Как заменить потолочное освещение со светодиодной панелью?

1. Введение

Потолочный светильник со светодиодной панелью может выйти из строя по нескольким причинам. Он может мерцать, тускнеть, гудеть, перегреваться или перестать работать.

Физические повреждения также могут повлиять на его диффузор или рамку. В других случаях свет все еще работает, но его яркость или цвет уже не соответствуют пространству.

В большинстве современных панельных светильников используются встроенные светодиодные модули. В них нет стандартной сменной лампочки. Замена одного из них часто означает замену всего прибора или его отдельного светодиодного драйвера.

К основным проблемам относятся:

• Электрическая изоляция

• Безопасный доступ к потолку

• Идентификация системы крепления

• Потолочная проводка

• Совместимость светодиодного драйвера

• Правильный выбор замены

Основной процесс прост. Сначала определите тип панели. Выключите цепь. Убедитесь, что напряжение отсутствует. Снимите старую панель, отсоедините ее и установите совместимую замену.

Однако электромонтажные работы сопряжены с реальным риском. Международный фонд электробезопасности рекомендует выключать соответствующий автоматический выключатель перед началом электромонтажных работ. Он также рекомендует позвонить квалифицированному специалисту, если проект превышает ваш опыт.

В этой статье объясняется, как безопасно заменить потолочный светильник со светодиодной панелью. Он охватывает встраиваемые, решетчатые, накладные и подвесные конструкции. Практический рабочий процесс частично основан на загруженном справочном материале.

Предупреждение о безопасности: остановитесь, если обнаружите поврежденную проводку, неопознанные проводники, перегрев или изменение коммерческой сети. Обратитесь к лицензированному электрику.

2. Перед началом работы определите тип светодиодной панели.

Правильная идентификация предотвращает повреждение потолка и напрасную работу.

2.1 Встроенная светодиодная панель и сменная лампочка

Стандартная лампочка имеет цоколь. Вы вынимаете старую лампочку и устанавливаете другую.

Встроенный потолочный светильник работает по-другому. Его светодиоды являются частью светильника. Они могут подключаться напрямую к отдельному или встроенному драйверу.

При выходе из строя определите, какая деталь неисправна:

• Полная панель

• Светодиодный драйвер

• Разъем проводки

• Диммер или контроллер

• Входящая силовая цепь

Не открывайте и не модифицируйте герметичные светодиодные модули, если производитель не разрешил их обслуживание.

2.2 Встраиваемые, накладные и подвесные панели

Используйте видимые детали крепления для идентификации системы.

Утопленные панели часто имеют подпружиненные монтажные зажимы. В моделях для поверхностного монтажа обычно используются кронштейны или видимые рамки. Подвесные панели опираются на регулируемые опорные тросы.

2.3 Проверьте, является ли драйвер отдельным или встроенным

Отдельный светодиодный драйвер может располагаться над потолком. Он также может располагаться внутри рамы для поверхностного монтажа.

Встроенный драйвер остается внутри корпуса прибора. Его невозможно заменить самостоятельно.

Прежде чем выбирать новый драйвер, прочтите этикетку. Проверять:

• Входное напряжение

• Диапазон выходного напряжения

• Выходной ток

• Номинальная мощность

• Метод затемнения

• Экологический рейтинг

Никогда не выбирайте драйвер, основываясь исключительно на мощности. Выходной ток и напряжение также должны соответствовать характеристикам светодиодной панели.

Примечание. Прежде всего, определите систему крепления и положение водителя, чтобы избежать повреждения потолка.

3. Как шаг за шагом заменить потолочный светильник со светодиодной панелью

В этом разделе описан основной процесс замены светодиодов.

3.1 Соберите необходимые инструменты

Прежде чем подняться по лестнице, подготовьте инструменты.

Вам может понадобиться:

• Стабильная стремянка

• Бесконтактный тестер напряжения

• Изолированные отвертки

• Инструменты для зачистки проводов или кусачки

• Утвержденные соединители проводов

• Защитные очки

• Защитные перчатки

• Дрель и подходящие крепления

• Второй человек для больших панелей

Проверяйте каждый инструмент перед использованием. Не используйте потрескавшиеся ручки, поврежденные кабели или неустойчивые лестницы.

3.2 Отключите цепь выключателем

Выключите правильную цепь освещения на главном электрическом щитке.

Не полагайтесь только на настенный выключатель. Выключенное приспособление может все еще содержать проводники под напряжением.

Не позволяйте другим людям восстановить власть. На коммерческом рабочем месте соблюдайте процедуру изоляции и блокировки объекта.

3.3 Убедитесь, что проводка не находится под напряжением

Прежде чем прикасаться к любому проводнику, используйте подходящий тестер напряжения.

Сначала протестируйте устройство на известном источнике сигнала. Затем проверьте провода крепления. После этого проверьте устройство еще раз.

Этот метод помогает подтвердить, что тестер работал во время проверки.

Остановитесь, если:

• Тестер дает противоречивые показания.

• Несколько цепей входят в одну коробку

• Проводники не могут быть идентифицированы.

• Проводка выглядит поврежденной

• Влага присутствует

3.4 Поддержка и удаление существующей панели

Поддерживайте панель, прежде чем ослаблять зажимы или винты.

Большие панели могут внезапно упасть. Они могут повредить потолочную плитку, проводку или расположенное рядом оборудование.

Изучая, как снять светодиодную панель с потолка, не тяните ее за кабель привода.

Медленно опустите его. Попросите другого человека поддержать крупное коммерческое оборудование.

3.5 Сфотографируйте и отсоедините проводку

Прежде чем что-либо отсоединять, сделайте четкое фото.

Фотография представляет собой ссылку, но не заменяет электрическую схему нового продукта.

Идентифицировать:

• Входящие питающие проводники

• Защитное заземление

• Ввод драйвера

• Выход драйвера

• Диммер или провода управления

Осторожно открутите винты клемм или разъемы. Тяните за корпус разъема, а не за провод.

Держите отключенные проводники отдельно и защищенными.

3.6 Подключение и установка нового потолочного светильника

Проверьте замену перед установкой.

Убедитесь, что модель, напряжение, драйвер, метод монтажа и физический размер соответствуют проекту.

Следуйте схеме производителя. Используйте одобренные разъемы. Держите всю оголенную медь внутри корпуса разъема.

Расположите светодиодный драйвер там, где он остается:

• Поддерживается

• Вентилируемый

• Сухой

• Доступен при необходимости

• Отсутствие натяжения кабеля

Затем закрепите панель с помощью предназначенных для нее монтажных зажимов, кронштейна, рамы или потолочной решетки.

3.7 Восстановите питание и проверьте установку

Перед восстановлением подачи питания проверьте всю установку.

Подтвердите это:

• Панель безопасна.

• Драйвер поддерживается

• Ни один кабель не зажат

• Ни один проводник не оголен

• Зажимы и винты закреплены

• Панель стоит ровно

Восстановите питание на выключателе. Проверьте настенный выключатель и диммер.

Новая панель должна запуститься нормально. Его свет должен оставаться равномерным и стабильным.

Следите за мерцанием, жужжанием, задержкой запуска, необычным нагревом или запахом гари.

Совет: Сохраните фотографию исходной проводки и положения крепления в протоколе технического обслуживания.

4. Чем отличаются снятие и установка в зависимости от типа крепления

Способ замены меняется в зависимости от конструкции потолка.

4.1 Замена встраиваемой светодиодной панели

Чтобы безопасно заменить встраиваемую светодиодную панель, поддержите ее, прежде чем отпускать пружинные зажимы.

Аккуратно потяните обшивку вниз. Не перетаскивайте его по окрашенному гипсокартону.

Сожмите каждый пружинный зажим, удерживая панель. Освободите одну сторону за раз.

Перед установкой замены проверьте:

• Размеры выреза в потолке

• Диаметр или длина панели

• Расстояние между пружинными зажимами

• Толщина потолка

• Допуск водителя

Загните новые зажимы вверх. Проведите водителя в пустоту потолка. Равномерно вставьте панель на место.

4.2 Замена сетчатого потолочного светильника

Решетчатая панель обычно опирается на Т-образную раму.

Немного приподнимите старую панель. Наклоните его над сеткой. Опустите его через отверстие под контролируемым углом.

Не прислоняйте его к хрупкой потолочной плитке.

Равномерно поместите замену на опорные Т-образные стержни. Используйте одобренные средства безопасности там, где этого требуют проект или местные правила.

4.3 Замена светодиодной панели поверхностного монтажа

Панель для поверхностного монтажа может использовать внешнюю раму или монтажную пластину.

Сначала снимите декоративную крышку, если она есть. Поддерживайте приспособление, ослабляя винты.

Отсоединяйте старый кронштейн только в том случае, если для новой модели требуется другой кронштейн.

Чтобы заменить светодиодную панель поверхностного монтажа:

1. Отметьте точки крепления.

2. Убедитесь, что потолок может выдержать светильник.

3. Установите монтажный кронштейн.

4. Подключите проводку и драйвер.

5. Закрепите панель на кронштейне.

6. Убедитесь, что он сидит заподлицо.

Не допускайте попадания проводов между светильником и потолком.

4.4 Замена подвесной светодиодной панели

Поддерживайте панель, прежде чем отпускать подвесной трос.

Запишите длину каждого кабеля и положение монтажа. Это облегчит выравнивание нового приспособления.

Проверьте все анкеры и запирающие устройства. Замените поврежденные детали подвески, а не используйте их повторно.

После монтажа используйте уровень для подтверждения выравнивания.

Примечание. Для двух панелей одинаковых размеров может использоваться совершенно разное крепежное оборудование.

5. Как выбрать совместимый сменный потолочный светильник

Физическое соответствие — это только одна часть совместимости.

5.1 Соответствие размера и формата монтажа

Измерьте старую панель и потолочный проем.

Для решетчатой ​​системы подтвердите фактический размер потолочного модуля. Для встраиваемых изделий записывайте вырез, а не только видимую отделку.

Проверять:

• Габаритные размеры

• Размеры выреза

• Монтажная глубина

• Позиции кронштейнов

• Расстояние между пружинными зажимами

• Потолочная опора

• Допуск водителя

Используйте переходную рамку только в том случае, если она одобрена для панели и потолка.

5.2 Согласование напряжения, мощности и выходной мощности драйвера

Проверьте входную мощность всего прибора.

При замене только светодиодного драйвера сравните:

Несовместимый драйвер может стать причиной мерцания, низкой производительности, перегрева или преждевременного выхода из строя.

5.3 Сравните люмены и цветовую температуру

Не сравнивайте замены, используя только мощность.

Люмены описывают светоотдачу. Мощность характеризует потребляемую мощность.

Сопоставьте окружающие панели при замене одного блока в большой комнате. Различия в яркости или цвете могут оставаться хорошо заметными.

Записывать:

• Люмен выходной

• Цветовая температура

• Спецификация цветопередачи

• Распределение луча

• Тип диффузора

Contation LED позиционирует свою линейку потолочных панельных светильников для гаражей, автомоек, а также коммерческих или промышленных помещений. Компания описывает эти продукты как обеспечивающие равномерное освещение с уменьшенным количеством бликов для детальных рабочих пространств.

5.4 Проверка совместимости регулировки яркости и управления

Не каждая светодиодная панель поддерживает затемнение.

Проверьте панель и ее драйвер. Подтвердите, какой метод управления они используют.

Возможные системы включают в себя:

• Затемнение с отсечкой фазы

• Управление 0–10 В

• ДАЛИ

• ШИМ-управление

• Собственные интеллектуальные элементы управления

Панель с регулируемой яркостью может по-прежнему работать плохо с несовместимым диммером.

Совет: Для проектов с несколькими панелями заказывайте одну производственную спецификацию, чтобы уменьшить видимые цветовые различия.

6. Проверка проводки и светодиодных драйверов

Правильная проводка обеспечивает безопасную и стабильную работу.

6.1 Идентификация проводов под напряжением, нейтрали и заземления

Следуйте схеме крепления и местным электротехническим правилам.

Не полагайтесь только на цвет провода. В старых или модифицированных установках могут использоваться другие методы идентификации.

Держите все проводники внутри утвержденных клемм. Никакая оголенная медь не должна оставаться открытой за пределами разъема.

Не комбинируйте и не изменяйте проводники, если не разбираетесь в схеме.

6.2 Проверьте характеристики светодиодного драйвера

Светодиодный драйвер преобразует входную мощность в выходную мощность, необходимую панели.

Проверьте этикетку как на старом, так и на новом драйвере.

Выходной ток особенно важен. Драйвер с неправильным током может повредить панель, даже если ее мощность выглядит подходящей.

Подтвердите, является ли водитель:

• Постоянный ток

• Постоянное напряжение

• Диммируемый

• Нерегулируемый

• Встроенный

• Удаленный монтаж

6.3 Безопасное расположение драйвера и кабелей

Не оставляйте драйвер висящим на проводах.

Поддержите его в утвержденном месте. Держите его вдали от изоляции или материалов, если производитель требует наличия свободного пространства для вентиляции.

Прокладывайте кабели вдали от острых металлических кромок. Используйте подходящую защиту там, где они проходят через металлические рамы.

Избегайте крутых поворотов возле клемм.

6.4 Проверка существующей цепи

Перед завершением установки панели проверьте видимую проводку.

Предупреждающие знаки включают в себя:

• Хрупкая изоляция

• Затемненные разъемы

• Следы ожогов

• Свободные клеммы

• Расплавленные корпуса

• Коррозия

• Необычная жара

• Запахи гари

Мерцание света, затемнение, изменение цвета и нагрев электрических компонентов могут указывать на серьезную проблему с проводкой.

Примечание. Панель правильного размера все равно может выйти из строя, если ее драйвер или диммер несовместимы.

7. Устранение неполадок после замены светодиодной панели

Всегда отключайте питание перед открытием прибора.

7.1 Новая панель не включается

Сначала проверьте выключатель и настенный выключатель.

Снова выключите питание. Осмотрите вход драйвера и разъем низковольтной панели.

Убедитесь, что каждая заглушка полностью вставлена. Проверьте схему производителя.

Не производите повторный сброс отключающего выключателя.

7.2 Мигает свет на потолочной панели

Мерцание часто возникает из-за ненадежных соединений, нестабильного драйвера или несовместимого диммера.

Проверяйте по одному фактору за раз.

Начнем с разъемов. Затем подтвердите спецификацию драйвера. Наконец, проверьте диммер и цепь управления.

7.3 Панель тусклая или неровная

Сравните его световой поток с соседними панелями.

Проверьте, использует ли замена правильный драйвер. Осмотрите рассеиватель и оптическую поверхность на предмет повреждений при транспортировке.

Неравномерный вывод может также указывать на внутренний дефект панели.

7.4 Панель гудит или издает шум

Слабое жужжание может исходить от драйвера или диммера.

Убедитесь, что обе части поддерживают один и тот же метод управления. Убедитесь, что привод не вибрирует относительно потолочной рамы.

Замените поврежденные или неподходящие компоненты.

Совет: Во время устранения неполадок меняйте по одной переменной, чтобы выявить реальную неисправность.

8. Распространенные ошибки при замене и когда вызывать электрика

8.1 Работа только от настенного выключателя

Настенный выключатель не обеспечивает безопасную изоляцию цепи.

Выключите прерыватель. Затем проверьте проводники с помощью подходящего тестера.

8.2 Установка несовместимой панели или драйвера

Не выбирайте замену светодиода, основываясь только на видимом размере.

Соответствовать:

• Напряжение

• Выход драйвера

• Способ крепления

• Тип затемнения

• Люмен выходной

• Цветовая температура

• Экологический рейтинг

8.3 Повреждение зажимов, потолочной плитки или проводки

Поддерживайте панель во время снятия.

Медленно отпустите монтажные зажимы. Не тяните светильник с потолка за кабели.

Держите инструменты подальше от хрупких краев потолочной плитки.

8.4 Ситуации, требующие профессиональной поддержки

Вызовите лицензированного электрика, если проект предполагает:

• Неопознанная проводка

• Поврежденная изоляция

• Повторные отключения выключателя

• Аварийное освещение

• Многопанельные коммерческие схемы

• Установка новой схемы

• Высокие или ограниченные потолки

• Признаки перегрева

• Постоянное мерцание

• Воздействие воды

Электрическое управление и модернизация освещения также должны быть проверены на совместимость квалифицированным специалистом.

Примечание. Немедленно остановитесь, если сработает прерыватель или какой-либо компонент станет необычно горячим.

9. Заключительная проверка и текущее обслуживание.

9.1 Выполните проверку после установки

Осмотрите новую установку с пола и лестницы.

Подтвердите это:

• Панель стоит ровно

• Отделка остается на одном уровне

• Все винты надежно закреплены

• Пружинные зажимы задействованы

• Подвесные тросы заблокированы

• Ни один провод не остается открытым

• Драйвер поддерживается

• Панель работает без мерцания

Проверьте каждый переключатель, диммер и зону освещения.

9.2 Запишите характеристики замены

Запись о техническом обслуживании имеет важное значение в коммерческих проектах.

Записывать:

• Модель продукта

• Размеры панели

• Входное напряжение

• Мощность

• Люмен выходной

• Цветовая температура

• Модель драйвера

• Тип затемнения

• Дата установки

• Гарантийный срок

• Партия поставщика

Эта информация позволит ускорить замену светодиодов в будущем.

9.3 Мониторинг ранних признаков неисправности

Посмотрите новую панель в первые недели ее эксплуатации.

К ранним тревожным признакам относятся:

• Отложенный запуск

• Прерывистое мерцание

• Изменение цвета

• Жужжание

• Неравномерная яркость

• Избыточное тепло

• Изменение цвета разъема

Исследуйте эти проблемы, прежде чем они повлияют на близлежащие светильники.

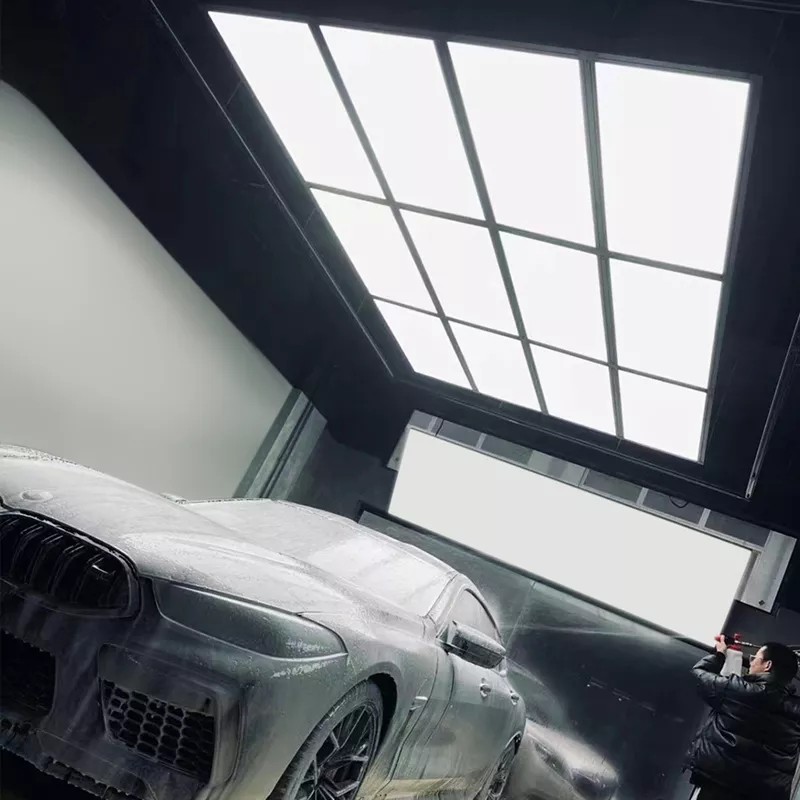

Для проектов B2B панели Contation LED предназначены для коммерческих сред, таких как зоны детализации, автомойки и выставочные залы. На страницах продукции также описаны варианты потолочного монтажа модульных систем освещения.

Совет: Сохраняйте данные о замене по месту, помещению, типу панели и партии установки.

10. Заключение

Знание того, как заменить потолочный светильник со светодиодной панелью, начинается с правильной идентификации.

Определите, является ли светильник встраиваемым, монтируемым на решетке, накладным или подвесным. Проверьте, встроен ли у него драйвер или отдельный.

Затем соблюдайте правильную последовательность:

1. Выключите цепь.

2. Убедитесь, что напряжение отсутствует.

3. Поддерживаем и снимаем старую панель.

4. Сфотографируйте исходную установку.

5. Аккуратно отсоедините проводку.

6. Проверьте характеристики замены.

7. Установите новую панель и драйвер.

8. Закрепите все крепежные детали.

9. Восстановите питание и проверьте свет.

10. Запишите конечные сведения о продукте.

Безопасная установка панели зависит не только от ее физического размера. Напряжение, мощность драйвера, яркость, монтажное оборудование, яркость и цветовая температура также должны совпадать.

Не торопитесь с этапом электрической изоляции. Это важнее скорости установки.

Для коммерческих проектов стандартизация спецификации потолочного панельного освещения может упростить будущее обслуживание. Это также помогает поддерживать равномерное освещение по всему участку.

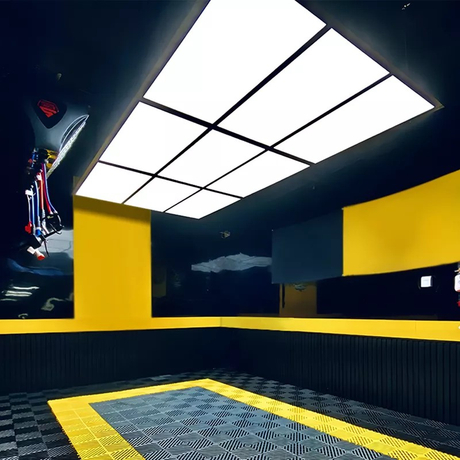

Contation LED предлагает потолочные панели для освещения автомобилей, автомоек, гаражей, выставочных залов и т. д. другие коммерческие приложения . Покупатели должны подтвердить необходимый размер, систему крепления, электрические характеристики и метод управления перед размещением заказа на проект.

Часто задаваемые вопросы

Вопрос: Что включает в себя замена потолочного светильника?

О: Обычно это означает замену светильника или светодиодного драйвера, а не лампы.

Вопрос: Как безопасно снять потолочную панель?

A: Выключите прерыватель, проверьте с помощью тестера напряжения, затем отпустите монтажные зажимы.

Вопрос: Как установить сменный потолочный светильник?

О: Перед установкой сопоставьте потолочную проводку, драйвер, размер и систему крепления.

Вопрос: Замена светодиодов дешевле ремонта?

О: Замена светодиодного драйвера может стоить дешевле, но полная замена безопаснее, если панель повреждена.

В: Почему новая панель мерцает?

О: Проверьте надежность крепления проводов, совместимость диммера и светодиодный драйвер.

Вопрос: Как мне измерить запасную светодиодную панель?

A: Измерьте фактический вырез в потолке или отверстие Т-образной решетки, а не старую панель, поскольку она может быть деформирована. Для встраиваемых светильников измерьте отверстие в потолке. Для решетчатых светильников измерьте расстояние между Т-образными стержнями. Всегда уточняйте глубину и зазор для водителя.
