Led 패널 천장 조명을 변경하는 방법?

1. 소개

LED 패널 천장 조명은 여러 가지 이유로 실패할 수 있습니다. 깜박이거나 어두워지거나 윙윙거리거나 과열되거나 작동이 멈출 수 있습니다.

물리적 손상은 디퓨저나 프레임에도 영향을 미칠 수 있습니다. 다른 경우에는 조명이 여전히 작동하지만 밝기나 색상이 더 이상 공간에 어울리지 않습니다.

대부분의 최신 패널 조명은 통합 LED 모듈을 사용합니다. 표준 교체 가능한 전구가 포함되어 있지 않습니다. 하나를 변경하는 것은 종종 전체 고정 장치 또는 별도의 LED 드라이버를 교체하는 것을 의미합니다.

주요 과제는 다음과 같습니다.

• 전기 절연

• 안전한 천장 접근

• 장착 시스템 식별

• 천장 배선

• LED 드라이버 호환성

• 올바른 교체 선택

기본 과정은 간단합니다. 먼저 패널 유형을 확인하세요. 회로를 끄십시오. 전압이 없는지 확인하십시오. 기존 패널을 제거하고 분리한 후 호환되는 교체품을 설치하십시오.

그러나 전기 작업에는 실질적인 위험이 따릅니다. 국제전기안전재단(Electrical Safety Foundation International)에서는 전기 작업을 시작하기 전에 관련 회로 차단기를 끌 것을 권장합니다. 또한 프로젝트가 귀하의 경험을 초과하는 경우 자격을 갖춘 전문가에게 전화하는 것이 좋습니다.

이 기사에서는 LED 패널 천장 조명을 안전하게 교체하는 방법에 대해 설명합니다. 매립형, 그리드 장착형, 표면 장착형 및 매달린 설계를 다룹니다. 실제 작업 흐름은 부분적으로 업로드된 참조 자료를 기반으로 합니다.

안전 경고: 손상된 배선, 식별되지 않은 도체, 과열 또는 변경된 상용 회로를 발견하면 중지하십시오. 자격을 갖춘 전기 기술자에게 문의하십시오.

2. 시작하기 전에 LED 패널 유형을 확인하세요.

올바른 식별은 천장 손상과 작업 낭비를 방지합니다.

2.1 통합 LED 패널과 교체 가능한 전구 고정 장치 비교

표준 전구 고정 장치에는 소켓이 있습니다. 오래된 전구를 제거하고 다른 전구를 설치합니다.

통합 천장 패널 조명은 다르게 작동합니다. LED는 고정 장치의 일부를 구성합니다. 별도 또는 내장 드라이버에 직접 연결할 수 있습니다.

실패하면 어느 부분에 결함이 있는지 확인합니다.

• 완전한 패널

• LED 드라이버

• 배선 커넥터

• 조광기 또는 컨트롤러

• 들어오는 전원 회로

제조업체가 서비스를 허용하지 않는 한 밀봉된 LED 모듈을 열거나 개조하지 마십시오.

2.2 매립형, 표면 장착형 및 매달린 패널

눈에 보이는 장착 세부 정보를 사용하여 시스템을 식별하십시오.

오목한 패널에는 스프링이 장착된 장착 클립이 있는 경우가 많습니다. 표면 장착형 모델은 일반적으로 브래킷이나 보이는 프레임을 사용합니다. 매달린 패널은 조정 가능한 지지 케이블에 의존합니다.

2.3 드라이버가 별도인지, 내장되어 있는지 확인하세요.

별도의 LED 드라이버가 천장 위에 있을 수 있습니다. 표면 장착 프레임 내부에 놓일 수도 있습니다.

내장 드라이버는 고정 장치 하우징 내부에 남아 있습니다. 독립적으로 교체가 불가능할 수도 있습니다.

새 드라이버를 선택하기 전에 라벨을 읽으십시오. 확인하다:

• 입력 전압

• 출력 전압 범위

• 출력 전류

• 정격 출력

• 디밍 방식

• 환경 등급

전력량만을 기준으로 드라이버를 선택하지 마십시오. 출력 전류 및 전압도 LED 패널의 사양과 일치해야 합니다.

참고: 먼저 장착 시스템과 드라이버 위치를 식별하면 천장 손상이 줄어듭니다.

3. LED 패널 천장 조명을 단계별로 교체하는 방법

이 섹션에서는 주요 LED 교체 과정을 다룹니다.

3.1 필요한 도구 수집

사다리를 오르기 전에 도구를 준비하세요.

다음이 필요할 수 있습니다.

• 안정된 접사다리

• 비접촉 전압 테스터

• 절연 드라이버

• 와이어 스트리퍼 또는 절단기

• 승인된 와이어 커넥터

• 보안경

• 보호 장갑

• 드릴 및 적절한 고정 장치

• 대형 패널의 두 번째 사람

사용하기 전에 모든 도구를 검사하십시오. 갈라진 손잡이, 손상된 케이블, 불안정한 사다리는 사용하지 마세요.

3.2 차단기 회로 끄기

주 전기 패널에서 올바른 조명 회로를 끄십시오.

벽 스위치에만 의존하지 마십시오. 스위치가 꺼진 고정물에는 여전히 활성화된 도체가 포함될 수 있습니다.

다른 사람이 전원을 복원하는 것을 방지합니다. 상업용 작업장에서는 현장의 격리 및 잠금 절차를 따르십시오.

3.3 배선이 활성화되지 않았는지 확인

도체를 만지기 전에 적합한 전압 테스터를 사용하십시오.

먼저 알려진 라이브 소스에서 장치를 테스트하십시오. 그런 다음 고정 와이어를 확인하십시오. 나중에 장치를 다시 테스트하십시오.

이 방법은 검사 중에 테스터가 작동했는지 확인하는 데 도움이 됩니다.

다음과 같은 경우 중지하세요.

• 테스터가 일관되지 않은 판독값을 제공합니다.

• 여러 회로가 동일한 상자에 들어갑니다.

• 도체를 식별할 수 없습니다.

• 배선이 손상된 것 같습니다.

• 수분이 존재함

3.4 기존 패널 지지 및 제거

클립이나 나사를 풀기 전에 패널을 지지하십시오.

대형 패널이 갑자기 떨어질 수 있습니다. 천장 타일, 배선 또는 주변 장비가 손상될 수 있습니다.

천장에서 LED 패널 조명을 제거하는 방법을 배울 때 드라이버 케이블을 잡아 당기지 마십시오.

천천히 낮추십시오. 다른 사람에게 대형 상업용 설비를 지원하도록 요청하십시오.

3.5 사진 촬영 및 배선 분리

연결을 끊기 전에 선명한 사진을 찍으세요.

사진은 참고용이지만 신제품의 배선도를 대체하지는 않습니다.

식별하다:

• 들어오는 공급 도체

• 보호 접지

• 드라이버 입력

• 드라이버 출력

• 조광기 또는 제어 리드

단자 나사나 커넥터를 조심스럽게 푸십시오. 와이어가 아닌 커넥터 본체에서 당기십시오.

분리된 도체를 분리하여 보호하십시오.

3.6 새 천장 패널 조명 연결 및 장착

설치하기 전에 교체품을 검사하십시오.

모델, 전압, 드라이버, 장착 방법 및 물리적 크기가 프로젝트와 일치하는지 확인하십시오.

제조업체의 다이어그램을 따르십시오. 승인된 커넥터를 사용하십시오. 노출된 모든 구리를 커넥터 하우징 내부에 보관하십시오.

LED 드라이버를 남아 있는 위치에 배치합니다.

• 지원됨

• 통풍

• 마른

• 필요할 때 접근 가능

• 케이블 변형이 없음

그런 다음 원하는 장착 클립, 브래킷, 프레임 또는 천장 격자를 사용하여 패널을 고정합니다.

3.7 전원 복원 및 설치 테스트

전원을 복원하기 전에 전체 설치를 확인하십시오.

다음 사항을 확인하세요.

• 패널은 안전합니다

• 드라이버가 지원됩니다

• 케이블이 갇히지 않습니다.

• 도체가 노출되지 않음

• 클립과 나사가 맞물려 있습니다.

• 패널이 수평으로 놓여 있습니다.

차단기에서 전원을 복원합니다. 벽 스위치와 조광기를 테스트합니다.

새 패널이 정상적으로 시작되어야 합니다. 빛은 균일하고 안정적으로 유지되어야 합니다.

깜박임, 윙윙거리는 소리, 시동 지연, 비정상적인 발열 또는 타는 냄새가 나는지 확인하십시오.

팁: 유지 관리 기록에 원래 배선 및 장착 위치의 사진을 보관하십시오.

4. 장착 유형에 따른 제거 및 설치 차이점

천장구조에 따라 교체방법이 달라집니다.

4.1 매립형 LED 패널 조명 교체

매립형 LED 패널 조명을 안전하게 교체하려면 스프링 클립을 풀기 전에 지지하십시오.

트림을 부드럽게 아래로 당깁니다. 페인트가 칠해진 석고판 위로 끌지 마십시오.

패널을 잡고 각 스프링 클립을 압축합니다. 한 번에 한쪽씩 풀어주세요.

교체품을 설치하기 전에 다음을 확인하십시오.

• 천장 컷아웃 치수

• 패널 직경 또는 길이

• 스프링 클립 간격

• 천장 두께

• 운전자 통관

새 클립을 위쪽으로 접습니다. 운전자를 천장 공간으로 안내합니다. 패널을 제자리에 균일하게 밀어 넣습니다.

4.2 그리드 천장 패널 조명 교체

그리드 패널은 일반적으로 T바 프레임 위에 놓입니다.

기존 패널을 살짝 들어올립니다. 그리드 위로 기울입니다. 제어된 각도로 개구부를 통해 낮추십시오.

깨지기 쉬운 천장 타일에 기대어 놓지 마십시오.

지지 T-바 전체에 교체품을 균등하게 배치합니다. 프로젝트나 현지 규정에서 요구하는 경우 승인된 안전 장치를 사용하십시오.

4.3 표면 장착형 LED 패널 조명 교체

표면 장착 패널은 외부 프레임이나 장착 플레이트를 사용할 수 있습니다.

장식용 덮개가 있는 경우 먼저 제거하십시오. 나사를 풀면서 고정 장치를 지지하십시오.

새 모델에 다른 브래킷이 필요한 경우에만 기존 브래킷을 분리하십시오.

표면 장착형 LED 패널 조명을 교체하려면:

1. 고정 지점을 표시하십시오.

2. 천장이 고정 장치를 지지할 수 있는지 확인하십시오.

3. 장착 브래킷을 설치합니다.

4. 배선과 드라이버를 연결합니다.

5. 패널을 브래킷에 고정합니다.

6. 수평으로 놓여 있는지 확인하세요.

고정 장치와 천장 사이에 배선이 끼지 않도록 하십시오.

4.4 매달린 LED 패널 교체

서스펜션 케이블을 풀기 전에 패널을 지지하십시오.

각 케이블 길이와 장착 위치를 기록합니다. 이렇게 하면 새 고정 장치의 수평을 맞추기가 더 쉬워집니다.

모든 앵커와 잠금 장치를 확인하십시오. 손상된 서스펜션 부품을 재사용하지 말고 교체하십시오.

장착 후 레벨을 사용하여 정렬을 확인하십시오.

참고: 치수가 유사한 두 패널은 완전히 다른 장착 하드웨어를 사용할 수 있습니다.

5. 호환되는 교체 천장 패널 조명을 선택하는 방법

신체적 적합성은 호환성의 한 부분일 뿐입니다.

5.1 크기 및 장착 형식 일치

기존 패널과 천장 개구부를 측정합니다.

그리드 시스템의 경우 실제 천장 모듈 크기를 확인하세요. 매립형 제품의 경우 눈에 보이는 트림보다는 컷아웃을 기록하세요.

확인하다:

• 전체 치수

• 컷아웃 치수

• 장착 깊이

• 브래킷 위치

• 스프링 클립 간격

• 천장 지원

• 운전자 통관

패널 및 천장용으로 승인된 경우에만 어댑터 프레임을 사용하십시오.

5.2 전압, 전력량 및 드라이버 출력 일치

전체 설비의 입력 등급을 확인하십시오.

LED 드라이버만 변경할 경우 다음을 비교하십시오.

호환되지 않는 드라이버는 깜박임, 낮은 출력, 과열 또는 조기 고장을 유발할 수 있습니다.

5.3 루멘과 색온도 비교

전력량만을 사용하여 교체품을 비교하지 마십시오.

루멘은 광 출력을 나타냅니다. 와트수는 전력 소비를 나타냅니다.

더 큰 방에서 하나의 장치를 교체할 때 주변 패널을 일치시키십시오. 밝기나 색상의 차이가 눈에 잘 띄게 유지될 수 있습니다.

기록:

• 루멘 출력

• 색온도

• 연색성 사양

• 빔 분포

• 디퓨저형

Contation LED는 차고, 세차장, 상업 또는 산업 환경에 맞게 천장 패널 조명 제품군을 포지셔닝합니다. 회사는 이러한 제품이 세부적인 작업 공간에 균일하고 눈부심이 감소된 조명을 제공한다고 설명합니다.

5.4 디밍 및 제어 호환성 확인

모든 LED 패널이 디밍을 지원하는 것은 아닙니다.

패널과 드라이버를 모두 확인하십시오. 어떤 제어 방법을 사용하는지 확인하세요.

가능한 시스템은 다음과 같습니다:

• 위상차단 디밍

• 0~10V 제어

• 달리

• PWM 제어

• 독점 스마트 컨트롤

조도 조절이 가능한 패널은 호환되지 않는 조광기와 함께 여전히 제대로 작동하지 않을 수 있습니다.

팁: 다중 패널 프로젝트의 경우 눈에 띄는 색상 차이를 줄이기 위해 하나의 생산 사양을 주문하십시오.

6. 배선 및 LED 드라이버 점검

올바른 배선은 안전하고 안정적인 성능을 지원합니다.

6.1 활성, 중성 및 접지 도체 식별

설비 다이어그램과 현지 전기 규칙을 따르십시오.

와이어 색상에만 의존하지 마십시오. 이전 설치 또는 수정된 설치에서는 다른 식별 방법을 사용할 수 있습니다.

모든 도체를 승인된 단자 안에 보관하십시오. 노출된 구리가 커넥터 외부에 노출되어 있어서는 안 됩니다.

회로를 이해하지 못한 채 도체를 결합하거나 변경하지 마십시오.

6.2 LED 드라이버 사양 확인

LED 드라이버는 들어오는 전력을 패널에 필요한 출력으로 변환합니다.

기존 드라이버와 새 드라이버 모두의 라벨을 확인하세요.

출력 전류가 특히 중요합니다. 잘못된 전류를 사용하는 드라이버는 전력량이 적절해 보이는 경우에도 패널을 손상시킬 수 있습니다.

드라이버가 다음과 같은지 확인하세요.

• 정전류

• 정전압

• 밝기 조절 가능

• 디밍 불가

• 내장

• 원격 장착

6.3 드라이버와 케이블을 안전하게 배치

드라이버를 전선에 매달아 두지 마십시오.

승인된 공간 내에서 지지하세요. 제조업체에서 환기 공간을 요구하는 경우 단열재나 재료에서 멀리 떨어진 곳에 보관하십시오.

날카로운 금속 모서리에서 멀리 케이블을 배선하십시오. 금속 프레임을 통과하는 경우 적절한 보호 장치를 사용하십시오.

터미널 근처에서 심하게 구부러지지 않도록 하십시오.

6.4 기존 회로 검사

패널 설치를 완료하기 전에 눈에 보이는 배선을 검사하십시오.

경고 신호는 다음과 같습니다:

• 부서지기 쉬운 단열재

• 어두워진 커넥터

• 화상 자국

• 느슨한 단자

• 녹은 하우징

• 부식

• 비정상적인 열기

• 타는 냄새

깜박이는 조명, 어두워짐, 변색 및 따뜻한 전기 구성 요소는 심각한 배선 문제를 나타낼 수 있습니다.

참고: 올바른 크기의 패널은 드라이버나 디머가 호환되지 않으면 여전히 실패할 수 있습니다.

7. LED 패널 교체 후 문제 해결

고정 장치를 열기 전에 항상 전원을 다시 차단하십시오.

7.1 새 패널이 켜지지 않습니다.

먼저 차단기와 벽 스위치를 확인하세요.

전원을 다시 끄십시오. 드라이버 입력 및 저전압 패널 커넥터를 검사합니다.

모든 플러그가 완전히 장착되었는지 확인하십시오. 제조업체의 다이어그램을 확인하십시오.

트립 차단기를 반복적으로 재설정하지 마십시오.

7.2 천장 패널 표시등이 깜박입니다.

깜박임은 느슨한 연결, 불안정한 드라이버 또는 호환되지 않는 조광기로 인해 발생하는 경우가 많습니다.

한 번에 하나의 요소를 확인하십시오.

커넥터부터 시작하세요. 그런 다음 드라이버 사양을 확인하십시오. 마지막으로 조광기와 제어 회로를 확인하십시오.

7.3 패널이 흐릿하거나 고르지 않음

루멘 출력을 근처 패널과 비교하십시오.

교체품이 올바른 드라이버를 사용하는지 확인하십시오. 배송 시 디퓨저와 광학 표면에 손상이 있는지 검사하십시오.

고르지 못한 출력은 내부 패널 결함을 나타낼 수도 있습니다.

7.4 패널에서 윙윙거리는 소리가 나거나 소음이 발생합니다.

운전자나 조광기에서 희미한 윙윙거리는 소리가 날 수 있습니다.

두 부분이 동일한 제어 방법을 지원하는지 확인하십시오. 드라이버가 천장 프레임에 대해 진동하지 않는지 확인하십시오.

손상되었거나 부적합한 구성 요소를 교체하십시오.

팁: 실제 오류를 식별하려면 문제 해결 중에 한 번에 하나의 변수를 변경하십시오.

8. 일반적인 교체 실수와 전기 기술자를 불러야 하는 경우

8.1 벽 스위치만으로 작업하기

벽 스위치는 안전한 회로 절연을 제공하지 않습니다.

차단기를 끄십시오. 그런 다음 적절한 테스터를 사용하여 도체를 확인하십시오.

8.2 호환되지 않는 패널 또는 드라이버 설치

눈에 보이는 크기만을 기준으로 LED 교체를 선택하지 마십시오.

성냥:

• 전압

• 드라이버 출력

• 장착 방법

• 디밍 유형

• 루멘 출력

• 색온도

• 환경 등급

8.3 클립, 천장 타일 또는 배선 손상

제거하는 동안 패널을 지지하십시오.

장착 클립을 천천히 풀어줍니다. 케이블을 잡고 천장에서 조명기를 당기지 마십시오.

깨지기 쉬운 천장 타일 가장자리에서 도구를 멀리 두십시오.

8.4 전문적인 지원이 필요한 상황

프로젝트에 다음 사항이 포함된 경우 자격을 갖춘 전기 기술자에게 연락하십시오.

• 미확인 배선

• 손상된 단열재

• 반복적인 차단기 트립

• 비상 조명

• 다중 패널 상용 회로

• 새로운 회로 설치

• 높거나 제한된 천장

• 과열 징후

• 지속적인 깜박임

• 물 노출

전기 제어 및 조명 업그레이드도 자격을 갖춘 전문가가 호환성을 확인해야 합니다.

참고: 차단기가 작동하거나 구성 요소가 비정상적으로 뜨거워지면 즉시 정지하십시오.

9. 최종 점검 및 지속적인 유지 관리

9.1 설치 후 확인 완료

바닥과 사다리에서 새 설치를 검사합니다.

다음 사항을 확인하세요.

• 패널이 수평으로 놓여 있습니다.

• 트림은 수평으로 유지됩니다.

• 모든 나사는 안전합니다

• 스프링 클립이 맞물려 있음

• 서스펜션 케이블이 잠겨 있습니다.

• 노출된 전선이 남아 있지 않습니다.

• 드라이버가 지원됩니다

• 패널이 깜박임 없이 작동함

각 스위치, 조광기, 조명 구역을 테스트합니다.

9.2 교체 사양 기록

유지보수 기록은 상업 프로젝트에서 매우 중요합니다.

기록:

• 제품 모델

• 패널 치수

• 입력 전압

• 와트수

• 루멘 출력

• 색온도

• 드라이버 모델

• 디밍 유형

• 설치일

• 보증 기간

• 공급업체 배치

이 정보를 통해 향후 LED 교체가 더 빨라집니다.

9.3 실패의 초기 징후 모니터링

서비스 첫 주 동안 새 패널을 시청하세요.

조기 경고 징후는 다음과 같습니다.

• 지연된 시작

• 간헐적인 깜박임

• 색상 변화

• 윙윙거리는 소리

• 밝기가 고르지 않음

• 과도한 열

• 커넥터 변색

근처 설비에 영향을 미치기 전에 이러한 문제를 조사하십시오.

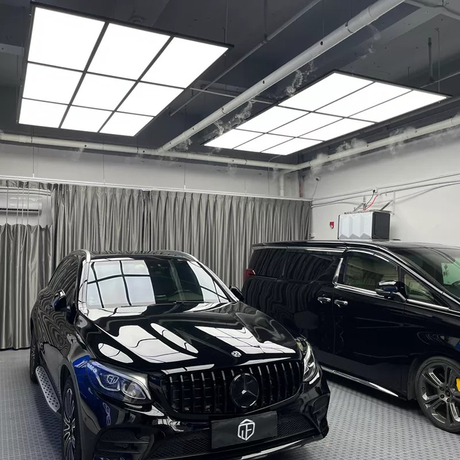

B2B 프로젝트의 경우 Contation LED의 패널 제품은 세부 영역, 세차 시설 및 쇼룸과 같은 상업 환경을 대상으로 합니다. 제품 페이지에는 모듈형 조명 시스템의 천장 장착 옵션도 설명되어 있습니다.

팁: 현장, 방, 패널 유형 및 설치 배치별로 교체 데이터를 보관하십시오.

10. 결론

LED 패널 천장 조명을 교체하는 방법을 아는 것은 올바른 식별부터 시작됩니다.

고정 장치가 매립형인지, 그리드 장착형인지, 표면 장착형인지, 매달린 것인지 확인합니다. 드라이버가 내장되어 있는지, 별도로 내장되어 있는지 확인하세요.

그런 다음 올바른 순서를 따르십시오.

1. 회로를 끄십시오.

2. 전압이 없는지 확인하십시오.

3. 기존 패널을 지지하고 제거합니다.

4. 원래 설정을 사진으로 찍습니다.

5. 배선을 조심스럽게 분리하십시오.

6. 교체 사양을 확인하세요.

7. 새 패널과 드라이버를 설치합니다.

8. 모든 장착 하드웨어를 고정하십시오.

9. 전원을 복원하고 조명을 테스트하십시오.

10. 최종 제품 세부정보를 기록합니다.

안전한 패널 설치는 물리적 크기 이상에 달려 있습니다. 전압, 드라이버 출력, 조광, 장착 하드웨어, 밝기 및 색온도도 일치해야 합니다.

전기 절연 단계를 서두르지 마십시오. 설치 속도보다 더 중요합니다.

상업용 프로젝트의 경우 천장 패널 조명 사양을 표준화하면 향후 유지 관리를 단순화할 수 있습니다. 또한 현장 전체에 걸쳐 일관된 조명을 유지하는 데 도움이 됩니다.

Contation LED는 자동차 디테일링, 세차장, 차고, 쇼룸 등을 위한 천장 패널 조명을 제공합니다. 기타 상업용 애플리케이션 . 구매자는 프로젝트를 주문하기 전에 필요한 크기, 장착 시스템, 전기 사양 및 제어 방법을 확인해야 합니다.

FAQ

Q: 천장 패널 조명을 변경하려면 무엇이 필요합니까?

A: 일반적으로 전구를 교체하는 것이 아니라 고정 장치나 LED 드라이버를 교체하는 것을 의미합니다.

Q: 천장 패널 조명을 안전하게 제거하는 방법은 무엇입니까?

A: 차단기를 끄고 전압 테스터로 확인한 후 장착 클립을 놓으십시오.

Q: 교체용 천장 패널 조명을 어떻게 설치합니까?

A: 설치하기 전에 천장 배선, 드라이버, 크기 및 장착 시스템을 일치시키십시오.

Q: LED 교체 비용이 수리 비용보다 저렴합니까?

A: LED 드라이버를 교체하면 비용이 적게 들지만, 패널이 손상된 경우 전체 교체하는 것이 더 안전합니다.

Q: 새 패널이 깜박이는 이유는 무엇입니까?

A: 느슨한 배선, 조광기 호환성 및 LED 드라이버를 확인하십시오.

Q: 교체용 LED 패널 조명을 측정하려면 어떻게 해야 합니까?

A: 뒤틀릴 수 있으므로 기존 패널이 아닌 실제 천장 컷아웃이나 T-바 그리드 개구부를 측정하십시오. 매립형 조명의 경우 천장에 있는 구멍을 측정합니다. 그리드 조명의 경우 T바 사이의 개구부를 측정합니다. 항상 운전자를 위한 깊이와 간격도 확인하십시오.
