Come cambiare la plafoniera del pannello LED?

1. Introduzione

Una plafoniera a pannello LED può guastarsi per diversi motivi. Potrebbe tremolare, attenuarsi, ronzare, surriscaldarsi o smettere di funzionare.

Danni fisici possono interessare anche il diffusore o il telaio. In altri casi, la luce funziona ancora, ma la sua luminosità o colore non si adattano più allo spazio.

La maggior parte delle luci a pannello moderne utilizzano moduli LED integrati. Non contengono una lampadina sostituibile standard. Cambiarne uno spesso significa sostituire l'intero apparecchio o il suo driver LED separato.

Le principali sfide includono:

• Isolamento elettrico

• Accesso sicuro al soffitto

• Identificazione del sistema di montaggio

• Cablaggio a soffitto

• Compatibilità driver LED

• Selezione corretta della sostituzione

Il processo di base è semplice. Innanzitutto, identificare il tipo di pannello. Spegnere il circuito. Verificare che non sia presente tensione. Rimuovi il vecchio pannello, scollegalo e installa un sostituto compatibile.

Tuttavia, i lavori elettrici comportano rischi reali. La Electrical Safety Foundation International consiglia di spegnere il relativo interruttore prima di iniziare i lavori elettrici. Si consiglia inoltre di chiamare un professionista qualificato quando un progetto supera la tua esperienza.

In questo articolo ti spieghiamo come cambiare una plafoniera a pannello LED in tutta sicurezza. Copre design da incasso, montati su griglia, montati su superficie e sospesi. Il flusso di lavoro pratico si basa in parte sul materiale di riferimento caricato.

Avviso di sicurezza: fermati se trovi cavi danneggiati, conduttori non identificati, surriscaldamento o un circuito commerciale alterato. Rivolgiti a un elettricista autorizzato.

2. Identificare il tipo di pannello LED prima di iniziare

La corretta identificazione previene danni al soffitto e sprechi di lavoro.

2.1 Pannello LED integrato e lampada sostituibile

Una lampadina standard ha una presa. Rimuovi la vecchia lampadina e ne installi un'altra.

Una lampada da soffitto integrata funziona diversamente. I suoi LED fanno parte dell'apparecchio. Possono collegarsi direttamente a un driver separato o integrato.

Quando fallisce, determinare quale parte è difettosa:

• Il pannello completo

• Il driver LED

• Un connettore di cablaggio

• Un dimmer o un controller

• Il circuito di alimentazione in ingresso

Non aprire o modificare i moduli LED sigillati a meno che il produttore non consenta l'assistenza.

2.2 Pannelli da incasso, a superficie e sospesi

Utilizzare i dettagli di montaggio visibili per identificare il sistema.

I pannelli incassati sono spesso dotati di clip di montaggio a molla. I modelli con montaggio su superficie utilizzano solitamente staffe o cornici a vista. I pannelli sospesi si affidano a cavi di sostegno regolabili.

2.3 Controllare se il driver è separato o integrato

Un driver LED separato può essere posizionato sopra il soffitto. Può anche riposare all'interno di un telaio a montaggio superficiale.

All'interno dell'alloggiamento dell'apparecchio rimane un driver integrato. Potrebbe non essere sostituibile in modo indipendente.

Leggere l'etichetta prima di selezionare un nuovo driver. Controllo:

• Tensione in ingresso

• Intervallo di tensione in uscita

• Corrente di uscita

• Potenza nominale

• Metodo di oscuramento

• Valutazione ambientale

Non scegliere mai un driver basandosi esclusivamente sulla potenza. Anche la corrente e la tensione di uscita devono corrispondere alle specifiche del pannello LED.

Nota: identificare innanzitutto il sistema di montaggio e la posizione del driver riduce i danni al soffitto.

3. Come cambiare una plafoniera a pannello LED passo dopo passo

Questa sezione copre il processo principale di sostituzione dei LED.

3.1 Raccogliere gli strumenti necessari

Preparare gli strumenti prima di salire la scala.

Potrebbe essere necessario:

• Scaletta stabile

• Tester di tensione senza contatto

• Cacciaviti isolati

• Spellafili o tronchesi

• Connettori per cavi approvati

• Occhiali di sicurezza

• Guanti protettivi

• Forare e fissaggi adeguati

• Una seconda persona per pannelli di grandi dimensioni

Ispezionare ogni strumento prima dell'uso. Non utilizzare maniglie rotte, cavi danneggiati o scale instabili.

3.2 Spegnere il circuito dall'interruttore

Spegnere il circuito di illuminazione corretto sul quadro elettrico principale.

Non fare affidamento solo sull'interruttore a muro. Un apparecchio spento può contenere ancora conduttori sotto tensione.

Impedire ad altre persone di ripristinare l'alimentazione. In un luogo di lavoro commerciale, seguire la procedura di isolamento e blocco del sito.

3.3 Confermare che il cablaggio non sia attivo

Utilizzare un tester di tensione adatto prima di toccare qualsiasi conduttore.

Testare prima il dispositivo su una fonte live conosciuta. Quindi controllare i cavi dell'apparecchio. Testare nuovamente il dispositivo in seguito.

Questo metodo aiuta a confermare che il tester ha funzionato durante l'ispezione.

Interrompi se:

• Il tester fornisce letture incoerenti

• Diversi circuiti entrano nella stessa scatola

• I conduttori non possono essere identificati

• Il cablaggio sembra danneggiato

• È presente umidità

3.4 Supportare e rimuovere il pannello esistente

Sostenere il pannello prima di allentare clip o viti.

I pannelli di grandi dimensioni possono cadere improvvisamente. Potrebbero danneggiare i pannelli del soffitto, i cavi o le apparecchiature vicine.

Quando impari a rimuovere un pannello luminoso a LED dal soffitto, evita di tirarlo dal cavo del driver.

Abbassalo lentamente. Chiedi a un'altra persona di supportare i grandi impianti commerciali.

3.5 Fotografare e scollegare il cablaggio

Scatta una foto nitida prima di disconnettere qualsiasi cosa.

La foto è indicativa, ma non sostituisce lo schema elettrico del nuovo prodotto.

Identificare:

• Conduttori di alimentazione in ingresso

• Terreno protettivo

• Ingresso del conducente

• Uscita del conducente

• Dimmer o cavi di controllo

Rilasciare con attenzione le viti o i connettori dei terminali. Tirare dal corpo del connettore, non dal filo.

Mantenere i conduttori scollegati separati e protetti.

3.6 Collegare e montare la nuova lampada da soffitto

Ispezionare la sostituzione prima dell'installazione.

Confermare che il modello, la tensione, il driver, il metodo di montaggio e le dimensioni fisiche corrispondano al progetto.

Seguire lo schema del produttore. Utilizzare connettori approvati. Mantenere tutto il rame esposto all'interno dell'alloggiamento del connettore.

Posizionare il driver LED dove rimane:

• Supportato

• Ventilato

• Asciutto

• Accessibile quando richiesto

• Libero dalla tensione del cavo

Quindi fissare il pannello utilizzando le clip di montaggio, la staffa, il telaio o la griglia del soffitto previsti.

3.7 Ripristinare l'alimentazione e testare l'installazione

Controllare l'installazione completa prima di ripristinare l'alimentazione.

Conferma che:

• Il pannello è sicuro

• Il driver è supportato

• Nessun cavo è intrappolato

• Nessun conduttore è esposto

• Clip e viti sono agganciate

• Il pannello è a livello

Ripristinare l'alimentazione dall'interruttore. Prova l'interruttore a muro e il dimmer.

Il nuovo pannello dovrebbe avviarsi normalmente. La sua luce dovrebbe rimanere uniforme e stabile.

Fare attenzione a sfarfallio, ronzio, avvio ritardato, calore insolito o odore di bruciato.

Suggerimento: conservare una foto del cablaggio originale e della posizione di montaggio nel registro della manutenzione.

4. Differenza tra rimozione e installazione in base al tipo di montaggio

Il metodo di sostituzione cambia a seconda della struttura del soffitto.

4.1 Sostituzione di un pannello LED da incasso

Per sostituire in sicurezza un pannello LED da incasso, sostenerlo prima di rilasciare le clip a molla.

Tirare delicatamente il rivestimento verso il basso. Non trascinarlo su cartongesso verniciato.

Comprimere ciascuna clip a molla tenendo il pannello. Rilascia un lato alla volta.

Prima di installare la sostituzione, controllare:

• Dimensioni del ritaglio del soffitto

• Diametro o lunghezza del pannello

• Spaziatura delle clip a molla

• Spessore del soffitto

• Autorizzazione del conducente

Piega le nuove clip verso l'alto. Guida il conducente nel vuoto del soffitto. Spingere il pannello in posizione in modo uniforme.

4.2 Sostituzione di una lampada da soffitto a griglia

Un pannello a griglia di solito poggia su un telaio con barra a T.

Sollevare leggermente il vecchio pannello. Inclinalo sopra la griglia. Abbassatelo attraverso l'apertura con un'angolazione controllata.

Non appoggiarlo contro i pannelli fragili del soffitto.

Posizionare la sostituzione in modo uniforme sulle barre a T di supporto. Utilizzare sistemi di ritenuta di sicurezza approvati laddove il progetto o le norme locali lo richiedono.

4.3 Sostituzione di un pannello luminoso a LED montato su superficie

Un pannello montato su superficie può utilizzare un telaio esterno o una piastra di montaggio.

Rimuovere prima la copertura decorativa, se presente. Sostenere l'apparecchiatura allentandone le viti.

Staccare la vecchia staffa solo quando il nuovo modello richiede un'altra staffa.

Per sostituire un pannello luminoso a LED montato su superficie:

1. Segnare i punti di fissaggio.

2. Confermare che il soffitto possa supportare l'apparecchiatura.

3. Installare la staffa di montaggio.

4. Collegare il cablaggio e il driver.

5. Fissare il pannello alla staffa.

6. Controlla che sia a filo.

Non intrappolare il cablaggio tra l'apparecchio e il soffitto.

4.4 Sostituzione di un pannello LED sospeso

Sostenere il pannello prima di rilasciare qualsiasi cavo di sospensione.

Registrare la lunghezza di ciascun cavo e la posizione di montaggio. Ciò rende più facile livellare il nuovo apparecchio.

Controllare tutti gli ancoraggi e i dispositivi di bloccaggio. Sostituire le parti delle sospensioni danneggiate anziché riutilizzarle.

Dopo il montaggio, utilizzare una livella per confermare l'allineamento.

Nota: due pannelli con dimensioni simili possono utilizzare hardware di montaggio completamente diverso.

5. Come scegliere una lampada da soffitto sostitutiva compatibile

L’idoneità fisica è solo una parte della compatibilità.

5.1 Adattare le dimensioni e il formato di montaggio

Misurare il vecchio pannello e l'apertura del soffitto.

Per un sistema a griglia, verificare la dimensione effettiva del modulo a soffitto. Per i prodotti ad incasso, registrare il ritaglio anziché solo il rivestimento visibile.

Controllo:

• Dimensioni complessive

• Dimensioni del ritaglio

• Profondità di montaggio

• Posizioni delle parentesi

• Spaziatura delle clip a molla

• Supporto a soffitto

• Autorizzazione del conducente

Utilizzare un telaio adattatore solo quando è approvato per il pannello e il soffitto.

5.2 Corrispondenza di tensione, potenza e uscita del driver

Controllare la potenza in ingresso dell'apparecchio completo.

Quando si cambia solo il driver LED, confrontare:

Un driver incompatibile può causare sfarfallio, basso rendimento, surriscaldamento o guasto prematuro.

5.3 Confrontare lumen e temperatura del colore

Non confrontare le sostituzioni utilizzando solo la potenza.

I lumen descrivono l'emissione luminosa. Il wattaggio descrive il consumo energetico.

Abbinare i pannelli circostanti quando si sostituisce un'unità in una stanza più grande. Le differenze di luminosità o colore possono rimanere altamente visibili.

Documentazione:

• Emissione luminosa

• Temperatura del colore

• Specifica della resa cromatica

• Distribuzione del fascio

• Tipologia diffusore

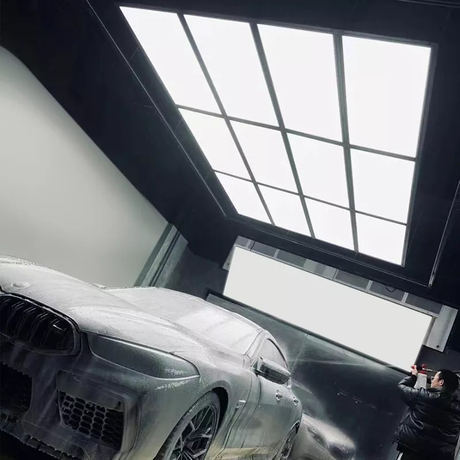

Contation LED posiziona la sua gamma di luci per pannelli a soffitto per garage, autolavaggi e ambienti commerciali o industriali. L'azienda descrive questi prodotti in grado di fornire un'illuminazione uniforme e con abbagliamento ridotto per spazi di lavoro dettagliati.

5.4 Conferma della regolazione e della compatibilità del controllo

Non tutti i pannelli LED supportano l'attenuazione.

Controlla sia il pannello che il suo driver. Conferma quale metodo di controllo utilizzano.

I sistemi possibili includono:

• Dimmerazione a taglio di fase

• Controllo 0–10 V

• DALI

• Controllo PWM

• Controlli intelligenti proprietari

Un pannello dimmerabile potrebbe comunque funzionare male con un dimmer incompatibile.

Suggerimento: per progetti multipannello, ordinare una specifica di produzione per ridurre le differenze di colore visibili.

6. Verifiche del cablaggio e del driver LED

Il cablaggio corretto supporta prestazioni sicure e stabili.

6.1 Identificare i conduttori sotto tensione, neutro e di terra

Seguire lo schema dell'apparecchio e le norme elettriche locali.

Non fare affidamento solo sul colore del filo. Le installazioni precedenti o modificate possono utilizzare metodi di identificazione diversi.

Mantenere tutti i conduttori all'interno dei terminali approvati. Nessun rame nudo deve rimanere esposto all'esterno di un connettore.

Non combinare o alterare i conduttori se non si comprende il circuito.

6.2 Controllare le specifiche del driver LED

Il driver LED converte la potenza in ingresso nell'uscita richiesta dal pannello.

Controllare l'etichetta sia sul vecchio che sul nuovo driver.

La corrente di uscita è particolarmente importante. Un driver con la corrente sbagliata può danneggiare il pannello anche quando il suo wattaggio sembra adeguato.

Conferma se il conducente è:

• Corrente costante

• Voltaggio costante

• Dimmerabile

• Non dimmerabile

• Costruito dentro

• Montato a distanza

6.3 Posizionare il driver e i cavi in ​​modo sicuro

Non lasciare il driver appeso ai cavi.

Supportalo all'interno di uno spazio approvato. Tenerlo lontano dall'isolamento o dai materiali quando il produttore richiede uno spazio di ventilazione.

Far passare i cavi lontano da bordi metallici taglienti. Utilizzare una protezione adeguata nel punto in cui passano attraverso telai metallici.

Evitare curve strette vicino ai terminali.

6.4 Ispezionare il circuito esistente

Ispezionare il cablaggio visibile prima di completare l'installazione del pannello.

I segnali di pericolo includono:

• Isolamento fragile

• Connettori oscurati

• Segni di bruciature

• Terminali allentati

• Alloggiamenti fusi

• Corrosione

• Calore insolito

• Odori di bruciato

Luci tremolanti, attenuazione, scolorimento e componenti elettrici caldi possono indicare un grave problema di cablaggio.

Nota: un pannello di dimensioni corrette potrebbe comunque non funzionare correttamente quando il suo driver o dimmer è incompatibile.

7. Risoluzione dei problemi dopo la sostituzione del pannello LED

Isolare sempre nuovamente l'alimentazione prima di aprire l'apparecchiatura.

7.1 Il nuovo pannello non si accende

Controllare prima l'interruttore e l'interruttore a muro.

Spegnere nuovamente l'alimentazione. Ispezionare l'ingresso del driver e il connettore del pannello a bassa tensione.

Confermare che ogni spina sia completamente inserita. Controllare lo schema del produttore.

Non ripristinare ripetutamente un interruttore che interviene.

7.2 La luce del pannello a soffitto lampeggia

Lo sfarfallio spesso deriva da connessioni allentate, un driver instabile o un dimmer incompatibile.

Controlla un fattore alla volta.

Iniziamo dai connettori. Quindi confermare le specifiche del driver. Infine, controlla il dimmer e il circuito di controllo.

7.3 Il pannello è scuro o irregolare

Confronta il suo flusso luminoso con i pannelli vicini.

Controlla se la sostituzione utilizza il driver corretto. Ispezionare il diffusore e la superficie ottica per eventuali danni dovuti al trasporto.

L'output irregolare può anche indicare un difetto del pannello interno.

7.4 Il pannello ronza o fa rumore

Un debole ronzio potrebbe provenire dal driver o dal dimmer.

Confermare che entrambe le parti supportano lo stesso metodo di controllo. Assicurarsi che il driver non vibri contro il telaio del soffitto.

Sostituire i componenti danneggiati o non idonei.

Suggerimento: modificare una variabile alla volta durante la risoluzione dei problemi per identificare il vero errore.

8. Errori comuni di sostituzione e quando chiamare un elettricista

8.1 Lavorare dal solo interruttore a parete

Un interruttore a parete non fornisce un isolamento sicuro del circuito.

Spegni l'interruttore. Successivamente verificare i conduttori utilizzando un tester idoneo.

8.2 Installazione di un pannello o di un driver incompatibile

Non selezionare una sostituzione del LED basata solo sulla dimensione visibile.

Incontro:

• Voltaggio

• Uscita del conducente

• Metodo di montaggio

• Tipo dimmerabile

• Emissione luminosa

• Temperatura del colore

• Valutazione ambientale

8.3 Danneggiare clip, pannelli del soffitto o cablaggi

Sostenere il pannello durante la rimozione.

Rilasciare lentamente le clip di montaggio. Non tirare l'apparecchio dal soffitto tirandolo per i cavi.

Tenere gli strumenti lontani dai fragili bordi dei pannelli del controsoffitto.

8.4 Situazioni che richiedono supporto professionale

Chiama un elettricista autorizzato quando il progetto prevede:

• Cablaggio non identificato

• Isolamento danneggiato

• Scatti ripetuti dell'interruttore

• Illuminazione di emergenza

• Circuiti commerciali multipannello

• Nuova installazione del circuito

• Soffitti alti o ristretti

• Segni di surriscaldamento

• Sfarfallio persistente

• Esposizione all'acqua

Anche i controlli elettrici e gli aggiornamenti dell'illuminazione devono essere controllati per verificarne la compatibilità da un professionista qualificato.

Nota: fermarsi immediatamente quando scatta un interruttore o un componente diventa insolitamente caldo.

9. Ispezione finale e manutenzione continua

9.1 Completare un controllo post-installazione

Ispezionare la nuova installazione dal pavimento e dalla scala.

Conferma che:

• Il pannello è a livello

• Il rivestimento rimane a filo

• Tutte le viti sono sicure

• Le clip a molla sono agganciate

• I cavi di sospensione sono bloccati

• Nessun filo rimane esposto

• Il driver è supportato

• Il pannello funziona senza sfarfallio

Testare ogni interruttore, dimmer e zona di illuminazione.

9.2 Registrare le specifiche di sostituzione

Un registro della manutenzione è prezioso nei progetti commerciali.

Documentazione:

• Modello del prodotto

• Dimensioni del pannello

• Tensione in ingresso

• Potenza

• Emissione luminosa

• Temperatura del colore

• Modello di conducente

• Tipo dimmerabile

• Data di installazione

• Periodo di garanzia

• Lotto fornitore

Queste informazioni velocizzano la futura sostituzione dei LED.

9.3 Monitorare i primi segnali di fallimento

Guarda il nuovo pannello durante le sue prime settimane di servizio.

I primi segnali di allarme includono:

• Avvio ritardato

• Sfarfallio intermittente

• Cambiamento di colore

• Ronzio

• Luminosità non uniforme

• Calore in eccesso

• Scolorimento del connettore

Investigare su questi problemi prima che incidano sugli apparecchi vicini.

Per i progetti B2B, i prodotti a pannelli Contation LED sono destinati ad ambienti commerciali come aree di dettaglio, impianti di autolavaggio e showroom. Le pagine dei prodotti descrivono anche le opzioni di montaggio a soffitto per i sistemi di illuminazione modulari.

Suggerimento: conservare i dati di sostituzione per sito, stanza, tipo di pannello e lotto di installazione.

10. Conclusione

Sapere come cambiare una plafoniera a pannello LED inizia dalla corretta identificazione.

Determina se l'apparecchio è ad incasso, montato su griglia, montato su superficie o sospeso. Controlla se il suo driver è integrato o separato.

Quindi seguire la sequenza corretta:

1. Spegnere il circuito.

2. Verificare che non sia presente tensione.

3. Sostenere e rimuovere il vecchio pannello.

4. Fotografa la configurazione originale.

5. Scollegare attentamente il cablaggio.

6. Controllare le specifiche di sostituzione.

7. Installare il nuovo pannello e driver.

8. Fissare tutto l'hardware di montaggio.

9. Ripristinare l'alimentazione e testare la luce.

10. Registra i dettagli del prodotto finale.

Un'installazione sicura del pannello non dipende solo dalle dimensioni fisiche. Anche tensione, uscita del driver, attenuazione, hardware di montaggio, luminosità e temperatura del colore devono corrispondere.

Non affrettare la fase di isolamento elettrico. È più importante della velocità di installazione.

Per i progetti commerciali, la standardizzazione delle specifiche del pannello a soffitto può semplificare la manutenzione futura. Aiuta anche a mantenere un'illuminazione costante in tutto il sito.

Contation LED offre illuminazione a pannelli a soffitto per dettagli automobilistici, autolavaggi, garage, showroom e altre applicazioni commerciali . Gli acquirenti devono confermare le dimensioni, il sistema di montaggio, le specifiche elettriche e il metodo di controllo richiesti prima di effettuare l'ordine del progetto.

Domande frequenti

D: Cosa comporta la sostituzione di una lampada da soffitto?

R: Di solito significa sostituire l'apparecchio o il driver LED, non una lampadina.

D: Come si rimuove in modo sicuro una lampada da soffitto?

R: Spegnere l'interruttore, verificare con un tester di tensione, quindi rilasciare le clip di montaggio.

D: Come si installa una lampada da soffitto sostitutiva?

R: Prima dell'installazione, abbinare il cablaggio del soffitto, il driver, le dimensioni e il sistema di montaggio.

D: La sostituzione dei LED è più economica della riparazione?

R: La sostituzione del driver LED può costare meno, ma la sostituzione completa è più sicura quando il pannello è danneggiato.

D: Perché il nuovo pannello sfarfalla?

R: Controllare il cablaggio allentato, la compatibilità del dimmer e il driver LED.

D: Come posso prendere le misure per un pannello LED sostitutivo?

R: Misurare l'effettivo ritaglio del soffitto o l'apertura della griglia della barra a T, non il vecchio pannello, poiché potrebbe essere deformato. Per le luci ad incasso, misurare il foro nel soffitto. Per le luci a griglia, misurare l'apertura tra le barre a T. Confermare sempre la profondità e la distanza anche per il conducente.
