Precisiewerk – of het nu gaat om autolakcorrectie, vinylwrapping of ingewikkelde mechanische montage – wordt fundamenteel beperkt door uw vermogen om oppervlaktedefecten en ruimtelijke diepte te zien zonder optische interferentie. Traditionele lineaire winkelverlichting en éénpuntsarmaturen creëren harde, gerichte schaduwen. Deze schaduwen verduisteren onderste panelen, motorruimtes en complexe geometrieën, waardoor u voortdurend draagbare werklampen moet verplaatsen. Omgekeerd zorgt het overbelichten van een ruimte zonder de juiste diffusie voor verblindende schittering die kritische oppervlaktedetails wegvaagt en ernstige oogvermoeidheid veroorzaakt gedurende een lange dienst. Het bereiken van totale schaduwcontrole vereist een volledige verschuiving van gerichte verlichting naar diffusie over meerdere assen. We zullen evalueren hoe we dit implementeren hexagrid werkverlichting lost deze uitdagingen op het gebied van schaduwbeheer op. U leert de exacte technische specificaties, lay-outstrategieën en omgevingscontroles die nodig zijn om een professionele verlichtingsopstelling te bouwen die blinde vlekken elimineert.
Meerassige diffusie: Hexagrid-systemen maken gebruik van in elkaar grijpende geometrische patronen om licht vanuit meerdere overlappende hoeken te werpen, waardoor schaduwen op natuurlijke wijze worden opgevuld zonder dat er secundaire weerkaatsingspanelen nodig zijn.
Specificatieprioriteiten: Effectieve schaduwcontrole is afhankelijk van een hoge kleurweergave-index (CRI > 90), consistente kleurtemperatuur (doorgaans 5000K–6500K) en optimale lumendichtheid in plaats van pure helderheid.
Zonecontrole en schaduwkoppeling: geavanceerde opstellingen integreren dimbare zones, waardoor technici de lichtval kunnen manipuleren, specifieke panelen kunnen isoleren en opzettelijk microschaduwen kunnen creëren voor inspectie van defecten.
Implementatie Realiteit: Voor een goede schaduweliminatie is het creëren van een 'blanco canvas' nodig door het regelen van het omgevingslicht, een nauwkeurige berekening van de ophanghoogte en integratie met aanvullende inspectieverlichting.
Het begrijpen van schaduwbeheer vereist een praktisch inzicht in de lichtmechanica. Schaduwen bestaan uit twee afzonderlijke delen: de umbra, het volledig beschaduwde binnengebied, en de halfschaduw, het gedeeltelijk beschaduwde buitengebied. Eénpuntslichtbronnen, zoals traditionele hoogbouwarmaturen of kale lampen, werpen licht vanuit één enkele vector. Hierdoor ontstaat een massieve omber met contrastrijke, harde randen. Als je onder een enkelpuntslicht naar een gebogen spatbord of een complex mechanisch geheel kijkt, lijkt die harde schaduwlijn precies op een deuk of een verkeerde uitlijning van het paneel. Je verspilt tijd met het twijfelen aan het oppervlak.
Diffuse verlichting werkt volgens een heel ander natuurkundig principe. Door het fysieke oppervlak van de lichtbron ten opzichte van het verlichte object te vergroten, wikkelt het licht zich rond het onderwerp. Hierdoor zet de penumbra uit en krimpt de umbra, wat resulteert in zachte schaduwovergangen. Zachte randen verminderen optische vermoeidheid. Je ogen hoeven zich niet voortdurend aan te passen tussen verblindende hotspots op een dak en pikzwarte schaduwen in een wielkast. Complexe geometrieën kunt u op natuurlijke wijze verwerken.
Als u deze schaduwovergangen niet beheert, heeft dit op verschillende manieren invloed op uw workflow:
Harde schaduwen creëren valse randen die daadwerkelijke fysieke defecten verbergen.
Lichtomgevingen met hoog contrast zorgen ervoor dat de ogen van de operator sneller worden belast.
Voortdurende herpositionering van draagbare lampen vernietigt de operationele doorvoer.
Standaard lineaire verlichting, inclusief T8/T5 TL-buizen en standaard lineaire LED's, slaagt er vanwege hun fysieke indeling niet in om schaduwen effectief te beheersen. Lineaire armaturen zenden licht uit in een beperkt, unidirectioneel patroon. Wanneer ze in parallelle rijen langs een plafond worden geïnstalleerd, creëren ze afwisselende banden met veel licht en diepe schaduw.
Op sterk reflecterende oppervlakken, zoals blanke lakken voor auto's of gepolijste metalen, ontstaat er een ernstig streepeffect. De openingen tussen de lineaire armaturen manifesteren zich als donkere zones op het werkoppervlak. Als een schuurvlek, een krul of een hoge plek in een keramische coating binnen een van deze donkere zones valt, zie je dit pas als het voertuig naar buiten de zon in rolt. Gemiste defecten leiden tot verplichte herbewerking, en herbewerking brengt uw kwaliteitscontrolenormen in gevaar.
Vergelijking van verlichtingsarchitectuur
Armatuurstijl |
Licht-vector |
Schaduwrandkwaliteit |
Oppervlaktereflectiepatroon |
|---|---|---|---|
Enkelpunts hoge baai |
Unidirectioneel |
Hard / Hoog contrast |
Intens gelokaliseerde hotspot |
Lineaire buizen (T8/LED) |
Bidirectioneel |
Middelgroot/gestreept |
Ruwe strepen met donkere gaten |
In elkaar grijpend geometrisch raster |
Meerassig (360 graden wrap) |
Zacht / diffuus |
Continue, gapless reflectie |
U kunt geen schaduwen beheersen als u de omgevingsomgeving niet onder controle heeft. Zonlicht is dynamisch. De intensiteit, hoek en kleurtemperatuur veranderen voortdurend gedurende de dag. Direct zonlicht kan gemakkelijk de 10.000 lux overschrijden. Wanneer het middagzonlicht door een erkerdeur naar binnen schijnt en zich vermengt met de kunstverlichting boven uw hoofd, verstoort dit uw vastgestelde berekeningen van de lichtval volledig.
Dit introduceert onvoorspelbare, verschuivende schaduwen die over uw werkruimte bewegen. Om absolute optische controle te bereiken, moet u een leeg canvas creëren. Blokkeer externe lichtbronnen met behulp van verduisteringsgordijnen, ondoorzichtige erkerdeuren of zware raamtinten. Een verlichtingsopstelling met meerdere assen presteert alleen optimaal als u 100% van de fotometrische variabelen van de ruimte dicteert. Zonder deze basislijn zal zelfs het meest geavanceerde bovengrondse elektriciteitsnet worstelen met het overweldigende, gerichte karakter van direct zonlicht.

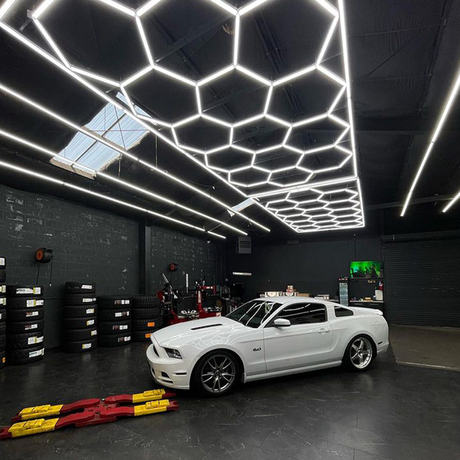

Het geometrische voordeel van a zeshoekig lichtpatroon ligt in de onderling verbonden knooppunten. In tegenstelling tot vierkante rasters die alleen licht geven vanuit hoeken van 90 graden buiten de as, vormen zeshoeken mozaïek. Ze leveren tegelijkertijd licht van vectoren van 60 graden en 120 graden. Hierdoor ontstaat een continu web van verlichting dat schaduwen vanuit meerdere hoeken aanvalt.
Wanneer u over een werkbank of een voertuigpaneel leunt, blokkeert uw lichaam op natuurlijke wijze het bovenlicht. In een standaardopstelling werp je een harde schaduw direct over je handen, waardoor je werk aan het zicht wordt onttrokken. In een hexagridsysteem zorgen de onderling verbonden knooppunten ervoor dat als licht vanuit één hoek wordt belemmerd door je schouder, aangrenzende buizen onmiddellijk de resulterende schaduw van overlappende vectoren opvullen. Deze continue, naadloze verlichting omhult complexe 3D-objecten en verlicht voertuigcontouren, diepe motorruimtes en ingewikkelde machines zonder dat er secundaire springplanken nodig zijn.
Lichtafval wordt bepaald door de omgekeerde kwadratenwet. De intensiteit van het licht is omgekeerd evenredig met het kwadraat van de afstand tot de bron. Licht verliest snel aan intensiteit als het van het plafond naar de vloer gaat. Bovengrondse rasterverlichting bestrijdt deze fysieke beperking door middel van een enorme lumendichtheid, verdeeld over een groot oppervlak.
De dichte opstelling van buizen in een hexagrid handhaaft een hoger, consistenter luxniveau over verticale vlakken, zoals deuren en zijpanelen, vergeleken met ver uit elkaar geplaatste lineaire lampen. Door de lumenopbrengst over honderden strekkende meters verlicht oppervlak te verdelen, duwt het systeem bruikbaar licht verder langs de verticale as voordat het in de schaduw valt. U moet uw lumendichtheid afstemmen op uw specifieke operationele taken om voldoende zicht op vloerniveau te garanderen.
Aanbevolen luxniveaus voor winkeltaken
Taaktype |
Minimale luxvereiste |
Primaire verlichtingsbron |
|---|---|---|
Algemene Mechanische Vergadering |
750 Lux |
Bovengronds omgevingsraster |
Vinylverpakking en PPF |
1.000 lux |
Boven + muurroosters |
Lakcorrectie en -inspectie |
1.500+ lux |
Volledig raster + puntbronverlichting |
De Color Rendering Index meet het vermogen van een lichtbron om de ware kleuren van objecten weer te geven in vergelijking met een ideale of natuurlijke lichtbron. Voor omgevingen die nauwkeurige oppervlakte-inspectie vereisen, is CRI net zo belangrijk als schaduwcontrole. Een minimale rating van 90+ CRI is niet onderhandelbaar voor professionals auto detaillering lichten en inspectiestations.
Lage CRI-verlichting veroorzaakt ernstige kleurverschuivingen. Onder een CRI-licht van 70 ziet de rode verf er modderig uit en verliezen de metaalvlokken hun glans. Onder deze omstandigheden kunt u geen nauwkeurige verfafstemming uitvoeren of subtiele defecten in de blanke lak identificeren. Een hoge CRI correleert rechtstreeks met uw vermogen om onderscheid te maken tussen micro-marring, bufferhologrammen en daadwerkelijke fysieke schaduwen. Wanneer het licht het oppervlak nauwkeurig weergeeft, wordt het contrast tussen een kras en de omringende verf sterk en gemakkelijk herkenbaar.
De kleurtemperatuur, gemeten in Kelvin, bepaalt de visuele warmte of koelte van het licht. Het ideale bereik voor het simuleren van daglicht en het maximaliseren van oppervlaktecontrast ligt tussen 5000K en 6500K. Dit specifieke spectrum opent visueel schaduwen. Uw ogen nemen diepte beter waar onder helder, koelwit licht, waardoor u in donkere wielkasten of complexe mechanische assemblages kunt kijken zonder dat u de pure lichtopbrengst gevaarlijk hoeft te verhogen.
Consistentie binnen het hele netwerk is van het grootste belang. LED-binning is het productieproces waarbij LED-chips worden gesorteerd op kleur en output. Rasters op de lagere niveaus hebben vaak last van slechte binning, wat resulteert in zichtbare kleurtemperatuurvariaties tussen verschillende buizen. Een raster dat 5500K-buizen combineert met 6500K-buizen zorgt voor ongelijkmatige verlichting, visuele vermoeidheid en valse schaduwen. Controleer vóór installatie altijd de binning-normen van uw armaturen.
Verschillende stadia van precisiewerk vereisen verschillende lichtintensiteiten. Het overstromen van een ruimte met maximale lumen is uitstekend voor algemene montage, maar verschrikkelijk voor de uiteindelijke inspectie van defecten. Geavanceerde installaties maken gebruik van dimmogelijkheden en zoneregeling om de lichtintensiteit op verzoek te manipuleren.
Dit maakt fysieke schaduwkoppeling mogelijk. Jij bedraadt de honingraat-LED-verlichting in afzonderlijke, onafhankelijk gecontroleerde zones om het werpen van schaduwen per object te doorbreken. U kunt de zone boven het plafond selectief donkerder maken, terwijl u de zijmuurzones op maximaal vermogen zet. Hierdoor ontstaan opzettelijke, gecontroleerde microschaduwen over horizontale oppervlakken. Je hebt deze microschaduwen nodig om specifieke hoge plekken in keramische coatings, subtiele deuken in plaatstaal of ongelijkmatige schuursporen te zien die volledig onzichtbaar worden onder vlak, 100% omnidirectioneel licht.
Als u uitsluitend vertrouwt op aan het plafond gemonteerde installaties, blijven de lagere verticale panelen in gedeeltelijke schaduw vanwege de steile invalshoek. Om een volledige schaduweliminatie te bereiken, moet het raster tot voorbij het plafond reiken. De lichttunnelbenadering lost dit op door het geometrische raster langs de zijwanden uit te breiden, waardoor een verlichting van 180 graden of zelfs 270 graden rond de primaire werkzone ontstaat.
Bij het construeren van een lichttunnel is de afstand tussen het wandraster en het doelobject van cruciaal belang. Als u de lampen te dicht bij het voertuig of de werkbank monteert, veroorzaakt dit ernstige verblinding en hotspots. Een standaard offset van 36 tot 48 inch vanaf het primaire werkoppervlak zorgt ervoor dat de lichtkegels elkaar kunnen kruisen en goed kunnen diffunderen voordat ze het doel raken. Dit maximaliseert de schaduwvulling en beschermt uw zicht tegen directe blootstelling aan diodes.
De optimale valhoogte van een hangrooster is geheel afhankelijk van uw plafondhoogte en de primaire werkvlakhoogte. De meeste individuele LED-buizen die in deze systemen worden gebruikt, hebben een stralingshoek tussen 120 en 180 graden. Deze hoek bepaalt hoe ver het licht zich verspreidt voordat het de effectieve intensiteit verliest.
Als je het rooster te hoog monteert, overlappen de lichtkegels elkaar te vroeg en vermindert de omgekeerde kwadratenwet het luxniveau voordat het de vloer bereikt. Dit resulteert in diepe schaduwen op de onderste panelen. Als je hem te laag monteert, overlappen de lichtkegels elkaar niet voldoende, waardoor er hotspots ontstaan op het dak van een voertuig of in het midden van een werkbank. Plaats het rooster 9 tot 10 voet boven de afgewerkte vloer. Deze hoogte maakt een stralingshoek van 120 graden mogelijk om voldoende overlap te bieden voor naadloze diffusie, terwijl de hoge luxdichtheid behouden blijft op een standaard werkbankhoogte van 36 inch.
Bovenliggende roosters vervangen niet alle andere verlichtingswerktuigen. Hexagrids fungeren als fundamentele sfeerverlichting. Hun primaire taak is het elimineren van omgevingsschaduwen en het bieden van een hifi-basislaag van verlichting. Ze zijn geen totale vervanging voor directionele inspectietools.
Om een vlekkeloze oppervlaktecorrectie te bereiken, moet u de schaduweliminerende eigenschappen van het raster combineren met handbediende of op een standaard gemonteerde puntbronlampen. Zodra de omgevingsschaduwen door het raster zijn geneutraliseerd, gebruikt u een enkelpunts inspectielicht met hoge intensiteit om opzettelijk harde, plaatselijke schaduwen over microkrassen te werpen. Deze dubbele verlichtingsstrategie zorgt ervoor dat u volledige controle heeft over zowel de omgevingsomgeving als het specifieke inspectieproces voor defecten.
Het belangrijkste nadeel van verlichting met hoge dichtheid is het verhoogde risico op verblinding door de operator. Het duwen van duizenden lumens door een geconcentreerd geometrisch patroon kan bij langdurige blootstelling vermoeide ogen veroorzaken. Wanneer de lichtbron te intens is, vernauwen je pupillen zich, waardoor het ironisch genoeg moeilijker wordt om in de schaduwen te kijken die het systeem moet elimineren.
Voor mitigatie zijn fysieke lichtmodificatoren nodig. Er wordt gebruik gemaakt van matte polycarbonaat diffusers op de zeshoekige LED-verlichting , in plaats van doorzichtige transparante afdekkingen, is essentieel. Het matte materiaal fungeert als een secundaire diffusielaag en verstrooit de lichtstralen vlak voordat ze de buis verlaten. Dit vermindert de maximale lichtopbrengst enigszins, maar verzacht de lichtovergangen aanzienlijk en elimineert de harde schittering die optische vermoeidheid veroorzaakt.
Het runnen van uitgebreide verlichtingssystemen introduceert een strikte elektrische realiteit. Een lichttunnel met een volledige ruimte verbruikt een aanzienlijke hoeveelheid continu vermogen. U moet vóór de installatie de totale stroomsterkte berekenen die nodig is voor het gehele systeem. Overbelasting van een enkel circuit leidt tot spanningsval, waardoor de LED's die het verst van de voeding verwijderd zijn, dimmen, waardoor er opnieuw schaduwen in de werkruimte ontstaan.
Grote roosters moeten over meerdere stroomonderbrekers worden verdeeld met behulp van bedrading van de juiste dikte om oververhitting te voorkomen en een uniforme lichtopbrengst te garanderen. Naleving van lokale elektriciteitsvoorschriften is verplicht. Zorg ervoor dat alle voedingen, drivers en connectoren legitieme UL- of CE-certificeringen hebben om brandrisico's te beperken die gepaard gaan met continu commercieel gebruik met hoge trekkracht.
Fysieke installatie brengt structurele risico's met zich mee. Hoewel individuele buizen licht zijn, heeft een enorm onderling verbonden rooster van honderden vierkante meters een aanzienlijk cumulatief gewicht. U moet de integriteit van uw plafondmateriaal evalueren. Directe montage op gipsplaat met behulp van basisankers is gevoelig voor falen onder het gewicht en de thermische uitzetting van het raster.
Voor de installatie is een frame van lichtgewicht aluminium of stijf polycarbonaat vereist dat rechtstreeks aan plafondbalken of stalen spanten wordt verankerd. Wanneer HVAC-kanalen, brandbestrijdingsprinklers of ongelijke plafonds een directe montage belemmeren, worden hangende kabelinstallaties noodzakelijk. Door gebruik te maken van vliegtuigkabels en verstelbare schakelaars kan het rooster vlak onder obstakels hangen, terwijl de precieze ophanghoogte behouden blijft die nodig is voor optimale schaduwcontrole.
Installeer verduisteringsgordijnen of zware raamtinten om ongecontroleerd omgevingslicht te elimineren en een betrouwbare fotometrische basislijn te creëren.
Meet de exacte afmetingen van uw primaire werkzone om de benodigde lux te berekenen en de optimale ophanghoogte voor uw rooster te bepalen.
Selecteer armaturen met een geverifieerde CRI van meer dan 90, uniforme LED-binning en matte diffusers om kleurverschuivingen en verblinding door de operator te voorkomen.
Breng een gezoneerd, dimbaar bedradingsschema in kaart dat veilig is verdeeld over meerdere stroomonderbrekers om schaduwkoppeling tijdens inspecties mogelijk te maken.
Monteer het raster met behulp van een stevig aluminium frame en vliegtuigkabel die rechtstreeks aan structurele balken is verankerd om stabiliteit op de lange termijn te garanderen.
A: Hoewel ze omgevings- en richtingsschaduwen drastisch verminderen door diffusie over meerdere assen, vereist volledige eliminatie een combinatie van bovenliggende roosters, aan de muur gemonteerde roosters, sterk reflecterende vloeren en het verwijderen van concurrerend natuurlijk licht.
A: Het hangt af van het totale aantal vierkante meters en het wattage van het elektriciteitsnet. Kleine plafondopstellingen kunnen veilig werken op een circuit van 15 ampère, maar lichttunnels voor een volledige kamer vereisen meestal speciale circuits van 20 ampère of meerdere onderbrekers om spanningsval en oververhitting te voorkomen.
A: Dit wordt veroorzaakt door slechte LED-binning tijdens de productie. Chips van lagere kwaliteit hebben grotere verschillen in kleurtemperatuur. Koop altijd armaturen met strikte binning-normen om een uniforme kleur over het hele raster te garanderen.
EEN: Ja. Frosted diffusers verstrooien het licht, verzachten de schaduwranden en verminderen de verblinding van de operator aanzienlijk. Doorzichtige afdekkingen maximaliseren de lichtopbrengst, maar creëren harde reflecties die oppervlaktedefecten op glanzende materialen kunnen verbergen.
A: Verticale wandroosters moeten over het algemeen op een afstand van 36 tot 48 inch van het primaire werkoppervlak worden gemonteerd. Door deze afstand kunnen de lichtkegels elkaar kruisen en goed diffunderen, waardoor hotspots aan de zijkant van het object worden voorkomen.
EEN: Ja. Hexagrids zorgen voor een onberispelijke omgevingsdiffusie, maar voor de uiteindelijke kwaliteitscontrole is vaak een enkelpunts inspectielicht nodig om opzettelijk harde microschaduwen over kleine krasjes of schuursporen te werpen.
