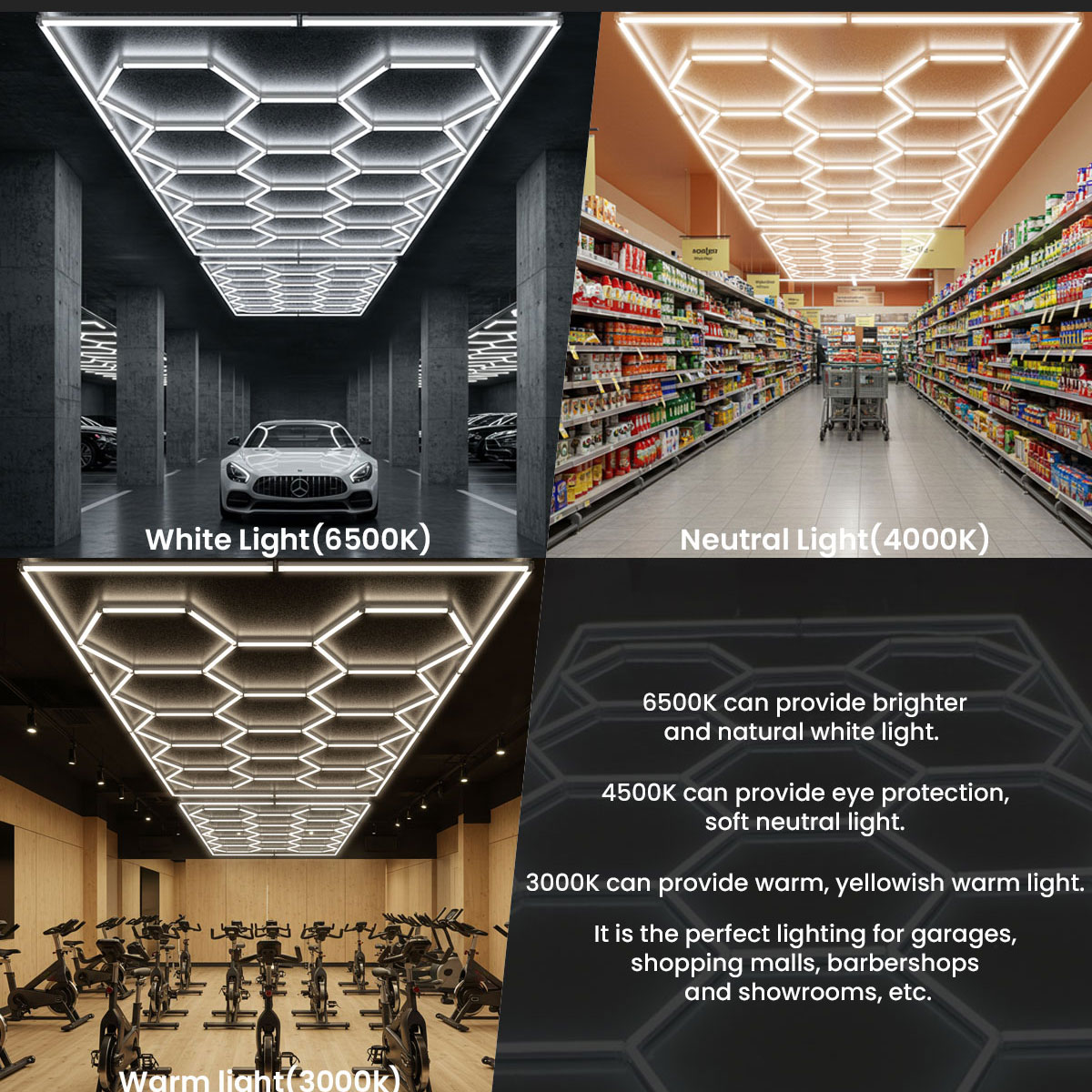

자동차 페인트 교정, 비닐 포장, 복잡한 기계 조립 등의 정밀 작업은 광학 간섭 없이 표면 결함과 공간적 깊이를 확인할 수 있는 능력으로 인해 근본적으로 제한됩니다. 기존의 선형 매장 조명과 단일 지점 고정 장치는 거칠고 방향성이 있는 그림자를 만듭니다. 이러한 그림자는 하부 패널, 엔진 베이 및 복잡한 기하학적 구조를 가리므로 휴대용 작업등의 위치를 지속적으로 변경해야 합니다. 반대로, 적절한 확산 없이 공간을 과도하게 조명하면 중요한 표면 세부 사항이 씻겨 나가는 눈부신 눈부심을 유발하고 장시간 교대 시 눈에 심각한 피로를 유발합니다. 전체 그림자 제어를 달성하려면 지향성 조명에서 다축 확산으로 완전히 전환해야 합니다. 우리는 구현 방법을 평가할 것입니다 헥사그리드 작업 조명은 이러한 그림자 관리 문제를 해결합니다. 사각지대를 제거하는 전문가급 조명 설정을 구축하는 데 필요한 정확한 기술 사양, 레이아웃 전략 및 환경 제어에 대해 배우게 됩니다.
다축 확산: Hexagrid 시스템은 서로 맞물린 기하학적 패턴을 활용하여 여러 중첩 각도에서 빛을 투사하고 보조 바운스 패널 없이도 그림자를 자연스럽게 채웁니다.
사양 우선순위: 효과적인 그림자 제어는 높은 연색성 지수(CRI > 90), 일관된 색온도(일반적으로 5000K~6500K) 및 순전한 밝기보다는 최적의 루멘 밀도에 의존합니다.
구역 제어 및 그림자 연결: 고급 설정은 밝기 조절이 가능한 구역을 통합하여 기술자가 빛 감소를 조작하고, 특정 패널을 분리하고, 결함 검사를 위해 의도적으로 마이크로 그림자를 생성할 수 있도록 합니다.
구현 현실: 적절한 그림자 제거를 위해서는 주변 조명 제어, 서스펜션 높이의 정확한 계산 및 보조 검사 조명과의 통합을 통해 '빈 캔버스'를 구축해야 합니다.
그림자 관리를 이해하려면 조명 메커니즘을 실제로 이해해야 합니다. 그림자는 완전히 음영 처리된 내부 영역인 그림자와 부분적으로 음영 처리된 외부 영역인 반그림자라는 두 가지 별개의 부분으로 구성됩니다. 기존의 하이베이 고정 장치나 베어 전구와 같은 단일 지점 광원은 단일 벡터에서 빛을 발산합니다. 이는 고대비의 단단한 가장자리를 가진 거대한 그림자를 만듭니다. 단일 지점 조명 아래에서 곡선 펜더나 복잡한 기계 조립체를 볼 때 그 선명한 그림자 선은 움푹 들어간 곳이나 패널 정렬 불량처럼 보입니다. 표면을 추측하느라 시간을 낭비합니다.
확산 조명은 완전히 다른 물리적 원리로 작동합니다. 조명되는 물체에 비해 광원의 물리적 표면적을 늘리면 빛이 피사체를 감싸게 됩니다. 이렇게 하면 반그림자가 확장되고 그림자가 줄어들어 그림자가 부드럽게 전환됩니다. 부드러운 가장자리는 광학적 피로를 줄여줍니다. 당신의 눈은 지붕의 눈부신 뜨거운 지점과 바퀴통의 칠흑같은 그림자 사이를 계속해서 조정할 필요가 없습니다. 복잡한 형상을 자연스럽게 처리할 수 있습니다.
이러한 그림자 전환을 관리하지 못하면 다음과 같은 여러 가지 방식으로 작업 흐름에 영향을 미칩니다.
단단한 그림자는 실제 물리적 결함을 숨기는 잘못된 가장자리를 만듭니다.
고대비 조명 환경은 작업자의 눈 피로를 가속화합니다.
휴대용 조명을 지속적으로 재배치하면 작업 처리량이 파괴됩니다.
T8/T5 형광등 및 기본 선형 LED를 포함한 표준 선형 조명은 물리적 레이아웃으로 인해 그림자를 효과적으로 관리하지 못합니다. 선형 고정 장치는 제한된 단방향 패턴으로 빛을 방출합니다. 천장을 가로질러 평행한 줄로 설치하면 높은 조명과 깊은 그림자가 교대로 나타나는 밴드가 만들어집니다.
자동차 투명 코팅이나 광택 금속과 같이 반사율이 높은 표면에서는 심각한 줄무늬 효과가 발생합니다. 선형 고정 장치 사이의 틈은 작업 표면에 어두운 영역으로 나타납니다. 샌딩 자국, 소용돌이 또는 세라믹 코팅의 높은 지점이 이러한 어두운 구역 중 하나에 속하면 차량이 태양 밖으로 굴러갈 때까지 이를 볼 수 없습니다. 누락된 결함으로 인해 재작업이 의무화되고 재작업으로 인해 품질 관리 표준이 손상됩니다.
조명 아키텍처 비교
설비 스타일 |
라이트 벡터 |
그림자 가장자리 품질 |
표면 반사 패턴 |
|---|---|---|---|
단일 지점 하이 베이 |
단방향 |
하드/하이 콘트라스트 |
강렬한 국지적 핫스팟 |
선형 튜브(T8/LED) |
양방향 |
중간 / 줄무늬 |
어두운 간격이 있는 거친 줄무늬 |
연동 기하학적 격자 |
다축(360도 랩) |
소프트 / 확산 |
연속적이고 빈틈없는 반사 |
주변 환경을 제어하지 않으면 그림자를 관리할 수 없습니다. 햇빛은 역동적입니다. 강도, 각도 및 색온도는 하루 종일 지속적으로 변경됩니다. 직사광선은 10,000럭스를 쉽게 초과할 수 있습니다. 오후 햇빛이 베이 도어를 통해 쏟아져 머리 위의 인공 조명과 섞이면 기존의 빛 감소 계산이 완전히 중단됩니다.
이로 인해 작업 공간을 가로질러 움직이는 예측할 수 없는 변화하는 그림자가 발생합니다. 절대적인 광학 제어를 달성하려면 빈 캔버스를 설정해야 합니다. 암막 커튼, 불투명 베이 도어 또는 두꺼운 창문 선팅을 사용하여 외부 광원을 차단합니다. 다축 조명 설정은 방의 측광 변수를 100% 지정하는 경우에만 최적으로 수행됩니다. 이 기준선이 없으면 가장 진보된 오버헤드 그리드라도 직사광선의 압도적인 방향성 특성에 맞서 싸울 것입니다.
A의 기하학적 이점 육각형 조명 패턴은 상호 연결된 노드에 있습니다. 90도 축외 각도에서만 빛을 제공하는 정사각형 그리드와 달리 육각형은 테셀레이션됩니다. 60도 및 120도 벡터의 빛을 동시에 제공합니다. 이는 여러 각도에서 그림자를 공격하는 연속적인 조명 웹을 생성합니다.
작업대나 차량 패널 위로 몸을 기댈 때 몸은 자연스럽게 머리 위의 빛을 차단합니다. 표준 설정에서는 손 위에 직접 단단한 그림자를 드리워 작업을 모호하게 만듭니다. 헥사그리드 시스템에서 상호 연결된 노드는 한 각도의 빛이 어깨에 의해 가려지는 경우 인접한 튜브가 겹치는 벡터로 인해 발생하는 그림자를 즉시 채우도록 보장합니다. 이 연속적이고 간격 없는 조명은 보조 바운스 보드 없이도 복잡한 3D 물체, 차량 윤곽, 깊은 엔진 베이 및 복잡한 기계를 조명합니다.
빛의 감소는 역제곱 법칙의 적용을 받습니다. 빛의 강도는 광원으로부터의 거리의 제곱에 반비례합니다. 빛은 천장에서 바닥으로 이동하면서 빠르게 강도를 잃습니다. 오버헤드 그리드 조명은 넓은 표면적에 분산된 대규모 루멘 밀도를 통해 이러한 물리적 한계를 극복합니다.
헥사그리드의 조밀한 튜브 배열은 넓은 간격의 선형 조명에 비해 도어 및 측면 패널과 같은 수직면에서 더 높고 일관된 조도 수준을 유지합니다. 수백 피트에 달하는 조명 표면에 걸쳐 루멘 출력을 분산함으로써 시스템은 사용 가능한 빛이 그림자로 떨어지기 전에 수직 축 아래로 더 밀어냅니다. 바닥 수준에서 적절한 가시성을 보장하려면 루멘 밀도를 특정 작업 작업에 맞춰야 합니다.
매장 작업에 권장되는 Lux 수준
작업 유형 |
최소 럭스 요구 사항 |
기본 조명 소스 |
|---|---|---|
일반 기계 조립 |
750럭스 |
오버헤드 주변 그리드 |
비닐포장 & PPF |
1,000럭스 |
오버헤드 + 벽 그리드 |
페인트 교정 및 검사 |
1,500+ 럭스 |
풀 그리드 + 포인트 소스 라이트 |
연색성 지수는 이상적인 광원이나 자연 광원과 비교하여 물체의 실제 색상을 나타내는 광원의 능력을 측정합니다. 정밀한 표면 검사가 필요한 환경의 경우 CRI는 그림자 제어만큼 중요합니다. 90+ CRI의 최소 등급은 전문가에게 협상할 수 없습니다. 조명 과 검사소를 자세히 설명하는 자동차.
낮은 CRI 조명은 심각한 색상 변화를 유발합니다. 70 CRI 조명 아래에서는 빨간색 페인트가 탁해 보이고 금속 조각이 그 매력을 잃습니다. 이러한 조건에서는 정확한 페인트 매칭을 수행할 수 없으며 미묘한 투명 코팅 결함을 식별할 수 없습니다. 높은 CRI는 미세 손상, 버퍼 홀로그램 및 실제 물리적 그림자를 구별하는 능력과 직접적인 관련이 있습니다. 빛이 표면을 정확하게 렌더링하면 스크래치와 주변 페인트 사이의 대비가 뚜렷해지고 쉽게 식별될 수 있습니다.
켈빈 단위로 측정되는 색온도는 빛의 시각적 따뜻함이나 차가움을 나타냅니다. 일광을 시뮬레이션하고 표면 대비를 최대화하기 위한 이상적인 범위는 5000K에서 6500K 사이입니다. 이 특정 스펙트럼은 시각적으로 그림자를 열어줍니다. 선명한 냉백색 조명 아래에서 눈이 깊이를 더 잘 인식하므로 순전히 루멘 출력을 위험할 정도로 높일 필요 없이 어두운 휠 웰이나 복잡한 기계 어셈블리를 볼 수 있습니다.
그리드 전반에 걸쳐 일관성이 가장 중요합니다. LED 비닝(Binning)은 LED 칩을 색상별, 출력별로 분류하는 제조공정이다. 낮은 계층의 그리드는 종종 비닝 불량으로 인해 여러 튜브에서 눈에 띄는 색온도 변화가 발생합니다. 5500K 튜브와 6500K 튜브를 혼합하는 그리드는 고르지 않은 조명, 시각적 피로 및 잘못된 그림자를 만듭니다. 설치하기 전에 항상 고정 장치의 비닝 표준을 확인하십시오.
정밀 작업의 다양한 단계에는 다양한 조명 강도가 필요합니다. 최대 루멘으로 공간을 채우는 것은 일반 조립에는 탁월하지만 최종 결함 검사에는 좋지 않습니다. 고급 설치에서는 디밍 기능과 구역 제어를 활용하여 필요에 따라 빛의 강도를 조정합니다.
이를 통해 물리적 섀도우 연결이 가능해집니다. 당신은 유선 벌집형 LED 조명을 별개의 독립적으로 제어되는 구역으로 나누어 개체별로 그림자가 드리워지는 것을 차단합니다. 측벽 구역을 최대 출력으로 밀어붙이면서 머리 위 천장 구역을 선택적으로 어둡게 할 수 있습니다. 이는 수평 표면에 걸쳐 의도적으로 제어된 미세 그림자를 생성합니다. 세라믹 코팅의 특정 높은 지점, 판금의 미묘한 움푹 들어간 곳 또는 평평한 100% 전방향 조명 아래에서는 완전히 보이지 않는 고르지 않은 샌딩 자국을 찾아내려면 이러한 마이크로 섀도우가 필요합니다.
천장 장착형 설치에만 의존하면 입사각이 가파르기 때문에 낮은 수직 패널에 부분적인 그림자가 남게 됩니다. 포괄적인 그림자 제거를 위해서는 그리드가 천장 이상으로 확장되어야 합니다. 광 터널 접근 방식은 기하학적 격자를 측벽 아래로 확장하여 기본 작업 영역 주위에 180도 또는 심지어 270도 조명을 제공함으로써 이 문제를 해결합니다.
라이트 터널을 구축할 때 벽에 장착된 그리드와 대상 물체 사이의 거리가 중요합니다. 조명을 차량이나 작업대에 너무 가깝게 장착하면 심한 눈부심과 과열점이 발생할 수 있습니다. 기본 작업 표면에서 36~48인치의 표준 오프셋을 통해 광원뿔이 대상에 도달하기 전에 적절하게 교차하고 확산될 수 있습니다. 이는 직접적인 다이오드 노출로부터 시력을 보호하면서 그림자 채우기를 최대화합니다.
매달린 그리드의 최적 낙하 높이는 전적으로 천장 높이와 기본 작업 표면 높이에 따라 달라집니다. 이러한 시스템에 사용되는 대부분의 개별 LED 튜브는 120도에서 180도 사이의 빔 각도를 갖습니다. 이 각도는 유효 강도를 잃기 전에 빛이 퍼지는 정도를 나타냅니다.
그리드를 너무 높게 장착하면 조명 원뿔이 너무 일찍 겹치고 역제곱 법칙에 따라 조명 수준이 바닥에 도달하기 전에 감소합니다. 이로 인해 아래쪽 패널에 깊은 그림자가 생깁니다. 너무 낮게 장착하면 라이트 콘이 충분히 겹치지 않아 차량 지붕이나 작업대 중앙에 핫스팟이 생깁니다. 완성된 바닥에서 9~10피트 위에 그리드를 배치합니다. 이 높이에서는 120도 빔 각도가 표준 36인치 작업대 높이에서 높은 조도 밀도를 유지하면서 원활한 확산을 위해 적절한 중첩을 제공할 수 있습니다.
오버헤드 그리드는 다른 모든 조명 도구를 대체하지 않습니다. Hexagrid는 기본 주변 조명 역할을 합니다. 이들의 주요 임무는 환경 그림자를 제거하고 충실도가 높은 조명 기본 레이어를 제공하는 것입니다. 방향 검사 도구를 완전히 대체하는 것은 아닙니다.
완벽한 표면 보정을 얻으려면 그리드의 그림자 제거 특성을 휴대용 또는 스탠드 장착형 포인트 소스 조명과 결합해야 합니다. 주변 그림자가 그리드에 의해 중화되면 고강도 단일 지점 검사 조명을 사용하여 미세한 스크래치 전체에 의도적으로 거칠고 국지적인 그림자를 드리웁니다. 이 이중 조명 전략을 통해 주변 환경과 특정 결함 검사 프로세스를 모두 완벽하게 제어할 수 있습니다.
고밀도 조명의 주요 단점은 작업자의 눈부심 위험이 증가한다는 것입니다. 집중된 기하학적 패턴을 통해 수천 개의 루멘을 밀어 넣으면 장기간 노출 시 눈의 피로를 유발할 수 있습니다. 광원이 너무 강하면 동공이 수축되어 아이러니하게도 시스템이 제거하도록 설계된 바로 그 그림자를 보기가 더 어려워집니다.
완화에는 물리적 조명 수정자가 필요합니다. 반투명 폴리카보네이트 디퓨저를 활용하여 육각형 LED 조명이 필수입니다. 투명하고 투명한 커버보다는 반투명 소재는 2차 확산층 역할을 하여 광선이 튜브를 빠져나가기 직전에 광선을 산란시킵니다. 이는 최대 루멘 출력을 약간 감소시키지만 빛의 전환을 상당히 부드럽게 하고 광학적 피로를 유발하는 거친 눈부심을 제거합니다.
광범위한 조명 시스템을 실행하면 엄격한 전기적 현실이 발생합니다. 전체 공간의 조명 터널은 상당한 양의 연속 전력을 끌어옵니다. 설치하기 전에 전체 시스템에 필요한 총 전류량을 계산해야 합니다. 단일 회로에 과부하가 걸리면 전압 강하가 발생하여 전원 공급 장치에서 가장 멀리 있는 LED가 어두워지고 작업 공간에 그림자가 다시 생깁니다.
과열을 방지하고 균일한 조명 출력을 보장하려면 적절한 게이지 배선을 사용하여 대형 그리드를 여러 차단기로 나누어야 합니다. 현지 전기 규정을 반드시 준수해야 합니다. 모든 전원 공급 장치, 드라이버 및 커넥터가 합법적인 UL 또는 CE 인증을 획득하여 지속적이고 소비량이 많은 상업 운영과 관련된 화재 위험을 완화하도록 하십시오.
물리적 설치에는 구조적 위험이 따릅니다. 개별 튜브는 가볍지만 수백 평방피트에 달하는 거대한 상호 연결된 그리드는 상당한 누적 무게를 지닙니다. 천장 재료의 무결성을 평가해야 합니다. 기본 앵커를 사용하여 건식벽체에 직접 장착하면 그리드의 무게와 열팽창으로 인해 실패하기 쉽습니다.
설치에는 천장 장선이나 강철 트러스에 직접 고정된 경량 알루미늄 또는 견고한 폴리카보네이트 프레임이 필요합니다. HVAC 덕트, 화재 진압 스프링클러 또는 고르지 못한 천장이 직접 장착을 방해하는 경우 매달린 케이블 설치가 필요합니다. 항공기 케이블과 조정 가능한 토글을 사용하면 최적의 그림자 제어에 필요한 정확한 서스펜션 높이를 유지하면서 그리드가 장애물 아래 수준에 매달릴 수 있습니다.
통제되지 않는 주변광을 제거하고 신뢰할 수 있는 측광 기준선을 설정하기 위해 암막 커튼이나 두꺼운 창문 선팅을 설치합니다.
기본 작업 영역의 정확한 치수를 측정하여 필요한 조도를 계산하고 그리드에 대한 최적의 서스펜션 높이를 결정하세요.
색상 변화와 작업자 눈부심을 방지하기 위해 90 이상의 검증된 CRI, 균일한 LED 비닝 및 반투명 디퓨저를 갖춘 고정 장치를 선택하십시오.
여러 전기 차단기에 걸쳐 안전하게 분할된 구역화되고 밝기 조절이 가능한 배선 회로도를 계획하여 검사 중에 섀도우 연결을 활성화합니다.
장기적인 안정성을 보장하기 위해 견고한 알루미늄 프레임과 구조 장선에 직접 고정된 항공기 케이블을 사용하여 그리드를 장착합니다.
A: 다축 확산을 통해 주변 그림자와 방향성 그림자를 대폭 줄이는 반면, 완전히 제거하려면 오버헤드 그리드, 벽 장착형 그리드, 반사율이 높은 바닥재 및 경쟁적인 자연광 제거의 조합이 필요합니다.
A: 그리드의 총 면적과 전력량에 따라 다릅니다. 작은 천장 설정은 15암페어 회로에서 안전하게 실행될 수 있지만, 전체 공간이 있는 조명 터널에는 일반적으로 전압 강하 및 과열을 방지하기 위해 전용 20암페어 회로 또는 다중 차단기가 필요합니다.
A: 이는 제조 중 LED 비닝 불량으로 인해 발생합니다. 품질이 낮은 칩은 색온도 변화가 더 큽니다. 전체 그리드에 걸쳐 균일한 색상을 보장하려면 항상 엄격한 비닝 표준을 갖춘 설비를 소싱하세요.
답: 그렇습니다. 반투명 디퓨저는 빛을 산란시켜 그림자 가장자리를 부드럽게 하고 작업자의 눈부심을 크게 줄여줍니다. 투명 커버는 루멘 출력을 최대화하지만 광택 있는 재료의 표면 결함을 숨길 수 있는 거친 반사를 생성합니다.
답변: 수직 벽 그리드는 일반적으로 기본 작업 표면에서 36~48인치 떨어진 곳에 장착해야 합니다. 이 거리를 통해 광원뿔이 적절하게 교차 및 확산되어 물체 측면의 핫스팟을 방지할 수 있습니다.
답: 그렇습니다. Hexagrid는 완벽한 주변 확산을 제공하지만 최종 품질 관리에는 작은 긁힘이나 샌딩 자국에 의도적으로 거친 미세 그림자를 드리우기 위해 단일 지점 검사 조명이 필요한 경우가 많습니다.
