Le travail de précision, qu'il s'agisse de correction de peinture automobile, d'emballage de vinyle ou d'assemblage mécanique complexe, est fondamentalement limité par votre capacité à voir les défauts de surface et la profondeur spatiale sans interférence optique. L'éclairage linéaire traditionnel des magasins et les luminaires à point unique créent des ombres dures et directionnelles. Ces ombres masquent les panneaux inférieurs, les compartiments moteur et les géométries complexes, vous obligeant à constamment repositionner les lampes de travail portables. À l’inverse, suréclairer un espace sans diffusion adéquate crée un éblouissement aveuglant qui efface les détails critiques de la surface et provoque une grave fatigue oculaire au cours d’une longue journée de travail. Parvenir à un contrôle total des ombres nécessite un passage complet de l’éclairage directionnel à la diffusion multi-axes. Nous évaluerons comment mettre en œuvre L'éclairage de travail hexagrille résout ces problèmes de gestion des ombres. Vous apprendrez les spécifications techniques exactes, les stratégies d'agencement et les contrôles environnementaux requis pour créer une configuration d'éclairage de qualité professionnelle qui élimine les angles morts.
Diffusion multi-axes : les systèmes Hexagrid utilisent des motifs géométriques imbriqués pour projeter la lumière sous plusieurs angles qui se chevauchent, remplissant naturellement les ombres sans nécessiter de panneaux de rebond secondaires.
Priorités de spécification : un contrôle efficace des ombres repose sur un indice de rendu des couleurs élevé (IRC > 90), une température de couleur constante (généralement 5 000 K à 6 500 K) et une densité lumineuse optimale plutôt qu'une luminosité pure.
Contrôle de zone et liaison d'ombres : les configurations avancées intègrent des zones à intensité variable, permettant aux techniciens de manipuler la chute de lumière, d'isoler des panneaux spécifiques et de créer intentionnellement des micro-ombres pour l'inspection des défauts.
Réalité de mise en œuvre : Une élimination appropriée des ombres nécessite l'établissement d'une « toile vierge » en contrôlant la lumière ambiante, en calculant précisément la hauteur de suspension et en intégrant un éclairage d'inspection supplémentaire.
Comprendre la gestion des ombres nécessite une compréhension pratique de la mécanique de la lumière. Les ombres se composent de deux parties distinctes : l’ombre, qui est la région intérieure entièrement ombragée, et la pénombre, la région extérieure partiellement ombragée. Les sources lumineuses à point unique, telles que les luminaires traditionnels à grande hauteur ou les ampoules nues, projettent la lumière à partir d'un seul vecteur. Cela crée une ombre massive avec des bords durs et très contrastés. Lorsque vous regardez une aile incurvée ou un assemblage mécanique complexe sous une lumière ponctuelle, cette ligne d'ombre dure ressemble exactement à une bosse ou à un désalignement du panneau. Vous perdez du temps à remettre en question la surface.
L’éclairage diffus fonctionne selon un principe physique complètement différent. En augmentant la surface physique de la source lumineuse par rapport à l'objet éclairé, la lumière s'enroule autour du sujet. Cela élargit la pénombre et la rétrécit, ce qui entraîne des transitions d'ombre douces. Les bords souples réduisent la fatigue optique. Vos yeux n’ont pas besoin de s’ajuster constamment entre les points chauds aveuglants d’un toit et les ombres noires dans un passage de roue. Vous pouvez traiter naturellement des géométries complexes.
Ne pas gérer ces transitions d’ombre a un impact sur votre flux de travail de plusieurs manières :
Les ombres dures créent de faux bords qui cachent les défauts physiques réels.
Les environnements d'éclairage très contrastés accélèrent la fatigue oculaire de l'opérateur.
Le repositionnement constant des lampes portatives détruit le débit opérationnel.
L'éclairage linéaire standard, notamment les tubes fluorescents T8/T5 et les LED linéaires de base, ne parvient pas à gérer efficacement les ombres en raison de leur disposition physique. Les luminaires linéaires émettent de la lumière selon un motif restreint et unidirectionnel. Lorsqu'ils sont installés en rangées parallèles sur un plafond, ils créent des bandes alternées d'éclairage intense et d'ombre profonde.
Sur les surfaces hautement réfléchissantes, telles que les vernis transparents automobiles ou les métaux polis, cela crée un effet de rayures important. Les espaces entre les luminaires linéaires se manifestent par des zones sombres sur la surface de travail. Si une marque de ponçage, un tourbillon ou un point élevé dans un revêtement céramique se situe dans l'une de ces zones sombres, vous ne le verrez pas tant que le véhicule ne roulera pas dehors, au soleil. Les défauts manqués entraînent des reprises obligatoires, et les reprises compromettent vos normes de contrôle qualité.
Comparaison de l'architecture d'éclairage
Style de luminaire |
Vecteur léger |
Qualité du bord de l'ombre |
Modèle de réflexion de surface |
|---|---|---|---|
Baie haute à point unique |
Unidirectionnel |
Contraste dur/élevé |
Point chaud localisé intense |
Tubes linéaires (T8/LED) |
Bidirectionnel |
Moyen/à bandes |
Rayures sévères avec des espaces sombres |
Grille géométrique imbriquée |
Multi-axes (enveloppement à 360 degrés) |
Doux / Diffus |
Réflexion continue et sans interruption |
Vous ne pouvez pas gérer les ombres si vous ne contrôlez pas l’environnement ambiant. La lumière du soleil est dynamique. Son intensité, son angle et sa température de couleur changent continuellement tout au long de la journée. La lumière directe du soleil peut facilement dépasser 10 000 lux. Lorsque la lumière du soleil de l’après-midi traverse une porte en baie et se mélange à votre éclairage artificiel zénithal, cela perturbe complètement vos calculs établis de diminution de la lumière.
Cela introduit des ombres imprévisibles et changeantes qui se déplacent sur votre espace de travail. Pour obtenir un contrôle optique absolu, vous devez établir une toile vierge. Bloquez les sources de lumière externes à l’aide de rideaux occultants, de portes en baie opaques ou de fenêtres fortement teintées. Une configuration d'éclairage multi-axes fonctionne de manière optimale uniquement lorsque vous dictez 100 % des variables photométriques de la pièce. Sans cette base de référence, même le réseau aérien le plus avancé aura du mal à lutter contre la nature écrasante et directionnelle de la lumière directe du soleil.

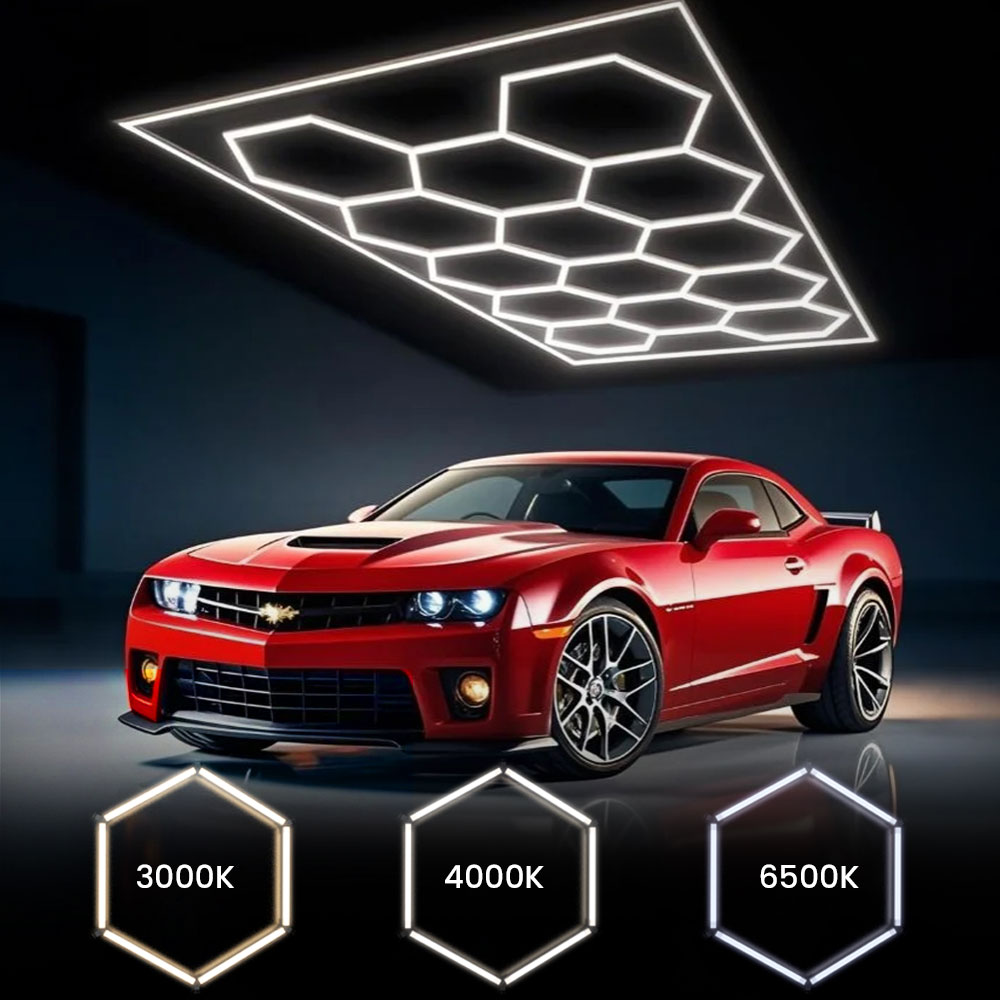

L'avantage géométrique d'un Le motif lumineux hexagonal réside dans ses nœuds interconnectés. Contrairement aux grilles carrées qui ne fournissent de la lumière que sous des angles hors axe de 90 degrés, les hexagones se présentent en mosaïque. Ils fournissent simultanément de la lumière provenant de vecteurs de 60 degrés et de 120 degrés. Cela crée un réseau continu d’éclairage qui attaque les ombres sous plusieurs angles.
Lorsque vous vous penchez sur un établi ou sur un panneau de véhicule, votre corps bloque naturellement la lumière du plafonnier. Dans une configuration standard, vous projetez une ombre dure directement sur vos mains, obscurcissant votre travail. Dans un système hexagrille, les nœuds interconnectés garantissent que si la lumière provenant d'un angle est obstruée par votre épaule, les tubes adjacents remplissent immédiatement l'ombre résultante des vecteurs qui se chevauchent. Cet éclairage continu et sans interruption enveloppe des objets 3D complexes, éclairant les contours des véhicules, les compartiments moteur profonds et les machines complexes sans nécessiter de planches de rebond secondaires.
L'atténuation de la lumière est régie par la loi du carré inverse. L'intensité de la lumière est inversement proportionnelle au carré de la distance à la source. La lumière perd rapidement de son intensité lorsqu’elle se déplace du plafond vers le sol. L'éclairage aérien à grille combat cette limitation physique grâce à une densité de lumière massive répartie sur une large surface.
La disposition dense des tubes dans une hexagrille maintient un niveau de lux plus élevé et plus cohérent sur les plans verticaux, tels que les portes et les panneaux latéraux, par rapport aux lumières linéaires largement espacées. En distribuant le flux lumineux sur des centaines de pieds linéaires de surface éclairée, le système pousse la lumière utilisable plus loin sur l'axe vertical avant qu'elle ne tombe dans l'ombre. Vous devez adapter votre densité lumineuse à vos tâches opérationnelles spécifiques pour garantir une visibilité adéquate au niveau du sol.
Niveaux de Lux recommandés pour les tâches en magasin
Type de tâche |
Exigence minimale en Lux |
Source d'éclairage principale |
|---|---|---|
Assemblage Mécanique Générale |
750 Lux |
Grille ambiante aérienne |
Emballage en vinyle et PPF |
1 000 Lux |
Grilles aériennes + murales |
Correction et inspection de la peinture |
1 500+ Lux |
Grille complète + lumières ponctuelles |
L'indice de rendu des couleurs mesure la capacité d'une source lumineuse à révéler les vraies couleurs des objets par rapport à une source de lumière idéale ou naturelle. Pour les environnements nécessitant une inspection précise des surfaces, le CRI est tout aussi essentiel que le contrôle des ombres. Une note minimale de 90+ CRI n'est pas négociable pour les professionnels feux d'esthétique automobile et postes d'inspection.
Un faible éclairage CRI provoque un changement de couleur important. Sous une lumière de 70 CRI, la peinture rouge semble boueuse et les flocons métalliques perdent leur éclat. Vous ne pouvez pas effectuer une correspondance précise de la peinture ou identifier des défauts subtils de la couche transparente dans ces conditions. Un CRI élevé est directement en corrélation avec votre capacité à distinguer les micro-marquages, les hologrammes tampons et les ombres physiques réelles. Lorsque la lumière restitue fidèlement la surface, le contraste entre une égratignure et la peinture environnante devient saisissant et facilement identifiable.
La température de couleur, mesurée en Kelvin, dicte la chaleur ou la fraîcheur visuelle de la lumière. La plage idéale pour simuler la lumière du jour et maximiser le contraste de surface se situe entre 5 000 K et 6 500 K. Ce spectre spécifique ouvre visuellement les ombres. Vos yeux perçoivent mieux la profondeur sous une lumière blanche et froide, ce qui vous permet de voir dans les passages de roues sombres ou dans les assemblages mécaniques complexes sans avoir besoin d'augmenter dangereusement la puissance lumineuse.
La cohérence sur l’ensemble du réseau est primordiale. Le binning LED est le processus de fabrication consistant à trier les puces LED par couleur et par sortie. Les grilles de niveau inférieur souffrent souvent d'un mauvais regroupement, ce qui entraîne des variations visibles de température de couleur entre les différents tubes. Une grille qui mélange des tubes 5 500 K avec des tubes 6 500 K crée un éclairage inégal, une fatigue visuelle et de fausses ombres. Vérifiez toujours les normes de regroupement de vos luminaires avant l'installation.
Différentes étapes du travail de précision nécessitent différentes intensités d’éclairage. Inonder un espace avec un maximum de lumens est excellent pour l’assemblage général, mais terrible pour l’inspection finale des défauts. Les installations avancées utilisent des capacités de gradation et un contrôle de zone pour manipuler l'intensité lumineuse à la demande.
Cela permet une liaison fantôme physique. Vous câblez le Les LED en nid d'abeille s'allument dans des zones distinctes et contrôlées indépendamment pour briser la projection d'ombres sur une base par objet. Vous pouvez assombrir de manière sélective la zone du plafond suspendu tout en poussant les zones des murs latéraux à la puissance maximale. Cela crée des micro-ombres intentionnelles et contrôlées sur les surfaces horizontales. Vous avez besoin de ces micro-ombres pour repérer des points saillants spécifiques dans les revêtements céramiques, des bosses subtiles dans la tôle ou des marques de ponçage inégales qui deviennent complètement invisibles sous une lumière plate et 100 % omnidirectionnelle.
S'appuyer uniquement sur des installations montées au plafond laisse les panneaux verticaux inférieurs dans une ombre partielle en raison de l'angle d'incidence prononcé. Pour obtenir une élimination complète des ombres, la grille doit s'étendre au-delà du plafond. L'approche du tunnel lumineux résout ce problème en étendant la grille géométrique le long des parois latérales, fournissant ainsi un éclairage à 180 degrés, voire 270 degrés, autour de la zone de travail principale.
Lors de la construction d'un tunnel lumineux, la distance entre la grille murale et l'objet cible est critique. Le montage des lumières trop près du véhicule ou de l'établi provoque un éblouissement important et des points chauds. Un décalage standard de 36 à 48 pouces par rapport à la surface de travail principale permet aux cônes de lumière de se croiser et de se diffuser correctement avant d'atteindre la cible. Cela maximise le remplissage des ombres tout en protégeant votre vision de l'exposition directe des diodes.
La hauteur de chute optimale d’une grille suspendue dépend entièrement de la hauteur de votre plafond et de l’élévation principale de la surface de travail. La plupart des tubes LED individuels utilisés dans ces systèmes présentent un angle de faisceau compris entre 120 et 180 degrés. Cet angle dicte la distance dans laquelle la lumière se propage avant de perdre son intensité effective.
Si vous montez la grille trop haut, les cônes de lumière se chevauchent trop tôt et la loi du carré inverse diminue le niveau de lux avant qu'il n'atteigne le sol. Cela entraîne des ombres profondes sur les panneaux inférieurs. Si vous le montez trop bas, les cônes lumineux ne se chevauchent pas suffisamment, créant des points chauds sur le toit d'un véhicule ou au centre d'un établi. Placez la grille de 9 à 10 pieds au-dessus du sol fini. Cette hauteur permet à un angle de faisceau de 120 degrés de fournir un chevauchement adéquat pour une diffusion transparente tout en conservant une densité de lux élevée à une hauteur d'établi standard de 36 pouces.
Les grilles aériennes ne remplacent pas tous les autres outils d’éclairage. Les hexagrids fonctionnent comme des lumières ambiantes fondamentales. Leur tâche principale consiste à éliminer les ombres environnementales et à fournir une couche d’éclairage de base haute fidélité. Ils ne remplacent pas totalement les outils d’inspection directionnelle.
Pour obtenir une correction de surface impeccable, vous devez associer les propriétés d'élimination des ombres de la grille avec des lumières ponctuelles portables ou montées sur un support. Une fois les ombres ambiantes neutralisées par la grille, utilisez une lumière d'inspection à haute intensité et à point unique pour projeter intentionnellement des ombres dures et localisées sur les micro-rayures. Cette stratégie de double éclairage garantit que vous avez un contrôle total à la fois sur l'environnement ambiant et sur le processus d'inspection des défauts spécifiques.
Le principal inconvénient de l’éclairage haute densité est le risque accru d’éblouissement de l’opérateur. Pousser des milliers de lumens à travers un motif géométrique concentré peut provoquer une fatigue oculaire lors d'une exposition prolongée. Lorsque la source de lumière est trop intense, vos pupilles se contractent, ce qui rend ironiquement plus difficile la vision dans les ombres que le système est conçu pour éliminer.
L'atténuation nécessite des modificateurs physiques de lumière. Utilisant des diffuseurs en polycarbonate givré sur le Des lumières LED hexagonales , plutôt que des couvercles transparents clairs, sont essentielles. Le matériau dépoli agit comme une couche de diffusion secondaire, diffusant les rayons lumineux juste avant leur sortie du tube. Cela réduit légèrement le flux lumineux maximal, mais adoucit considérablement les transitions de lumière et élimine l'éblouissement violent qui provoque la fatigue optique.
L’exploitation de systèmes d’éclairage étendus introduit des réalités électriques strictes. Un tunnel lumineux occupant toute une pièce consomme une quantité importante d’énergie continue. Vous devez calculer l'ampérage total requis pour l'ensemble du système avant l'installation. La surcharge d'un seul circuit entraîne une chute de tension, ce qui entraîne une atténuation des LED les plus éloignées de l'alimentation, réintroduisant ainsi des ombres dans l'espace de travail.
Les grandes grilles doivent être divisées sur plusieurs disjoncteurs en utilisant un câblage de calibre approprié pour éviter la surchauffe et garantir un flux lumineux uniforme. Le respect des codes électriques locaux est obligatoire. Assurez-vous que toutes les alimentations, pilotes et connecteurs portent des certifications légitimes UL ou CE pour atténuer les risques d'incendie associés à une exploitation commerciale continue et à forte consommation.
L’installation physique présente des risques structurels. Bien que les tubes individuels soient légers, une grille interconnectée massive s’étendant sur des centaines de pieds carrés supporte un poids cumulatif important. Vous devez évaluer l’intégrité des matériaux de votre plafond. Le montage direct sur des cloisons sèches à l'aide d'ancrages de base est sujet à l'échec sous le poids et la dilatation thermique de la grille.
L’installation nécessite un cadre léger en aluminium ou en polycarbonate rigide ancré directement aux solives de plafond ou aux fermes en acier. Lorsque des conduits CVC, des extincteurs automatiques ou des plafonds inégaux entravent un montage direct, des installations de câbles suspendus deviennent nécessaires. L'utilisation d'un câble d'avion et de bascules réglables permet à la grille de pendre sous les obstacles tout en conservant la hauteur de suspension précise requise pour un contrôle optimal des ombres.
Installez des rideaux occultants ou des vitres teintées pour éliminer la lumière ambiante incontrôlée et établir une base photométrique fiable.
Mesurez les dimensions exactes de votre zone de travail principale pour calculer le lux requis et déterminer la hauteur de suspension optimale pour votre grille.
Sélectionnez des luminaires avec un IRC vérifié supérieur à 90, un regroupement de LED uniforme et des diffuseurs dépolis pour éviter les changements de couleur et l'éblouissement de l'opérateur.
Tracez un schéma de câblage zoné et à intensité variable, divisé en toute sécurité sur plusieurs disjoncteurs électriques pour permettre une liaison fantôme pendant les inspections.
Montez la grille à l’aide d’une charpente en aluminium rigide et d’un câble d’avion ancré directement aux solives structurelles pour assurer la stabilité à long terme.
R : Bien qu'ils réduisent considérablement les ombres ambiantes et directionnelles grâce à une diffusion multi-axes, leur élimination complète nécessite une combinaison de grilles aériennes, de grilles murales, de revêtements de sol hautement réfléchissants et la suppression de la lumière naturelle concurrente.
R : Cela dépend de la superficie totale en pieds carrés et de la puissance du réseau. Les petites installations de plafond peuvent fonctionner en toute sécurité sur un circuit de 15 ampères, mais les tunnels lumineux pour toute la pièce nécessitent généralement des circuits dédiés de 20 ampères ou plusieurs disjoncteurs pour éviter les chutes de tension et la surchauffe.
R : Cela est dû à un mauvais regroupement des LED lors de la fabrication. Les puces de qualité inférieure présentent des écarts de température de couleur plus importants. Procurez-vous toujours des luminaires selon des normes de regroupement strictes pour garantir une couleur uniforme sur toute la grille.
R : Oui. Les diffuseurs givrés diffusent la lumière, adoucissant les bords des ombres et réduisant considérablement l'éblouissement de l'opérateur. Les couvercles transparents maximisent le flux lumineux mais créent des reflets durs qui peuvent masquer les défauts de surface sur les matériaux brillants.
R : Les grilles murales verticales doivent généralement être montées à une distance de 36 à 48 pouces de la surface de travail principale. Cette distance permet aux cônes lumineux de se croiser et de se diffuser correctement, évitant ainsi les points chauds sur le côté de l'objet.
R : Oui. Les Hexagrids assurent une diffusion ambiante parfaite, mais le contrôle qualité final nécessite souvent une lampe d'inspection à un seul point pour projeter intentionnellement des micro-ombres dures sur de minuscules rayures ou marques de ponçage.
