기하학적 조명 그리드의 채택은 틈새 미학에서 고성능 작업 공간을 위한 업계 표준으로 전환되었습니다. 구매자는 기존 천장 아키텍처를 평가하지 않고 그리드 시스템을 구매하는 경우가 많습니다. 이러한 감독으로 인해 구조적 무결성 손상, 고르지 못한 조명, 기존 천장 하드웨어와의 충돌 또는 비용이 많이 드는 맞춤형 장착 수정이 발생합니다. 이 가이드는 다양한 천장 모양, 재료 및 구조가 어떻게 수용되는지 평가하기 위한 기술 프레임워크를 제공합니다. 육각형 LED 조명 . 특정 천장 유형에 관계없이 최적의 빛 분산, 안전한 장착 및 원활한 전원 통합을 보장하는 방법을 자세히 설명합니다. 전문가 수준의 설치를 실행하기 위한 정확한 하드웨어 요구 사항, 부하 분산 방법 및 배선 전략을 배우게 됩니다.

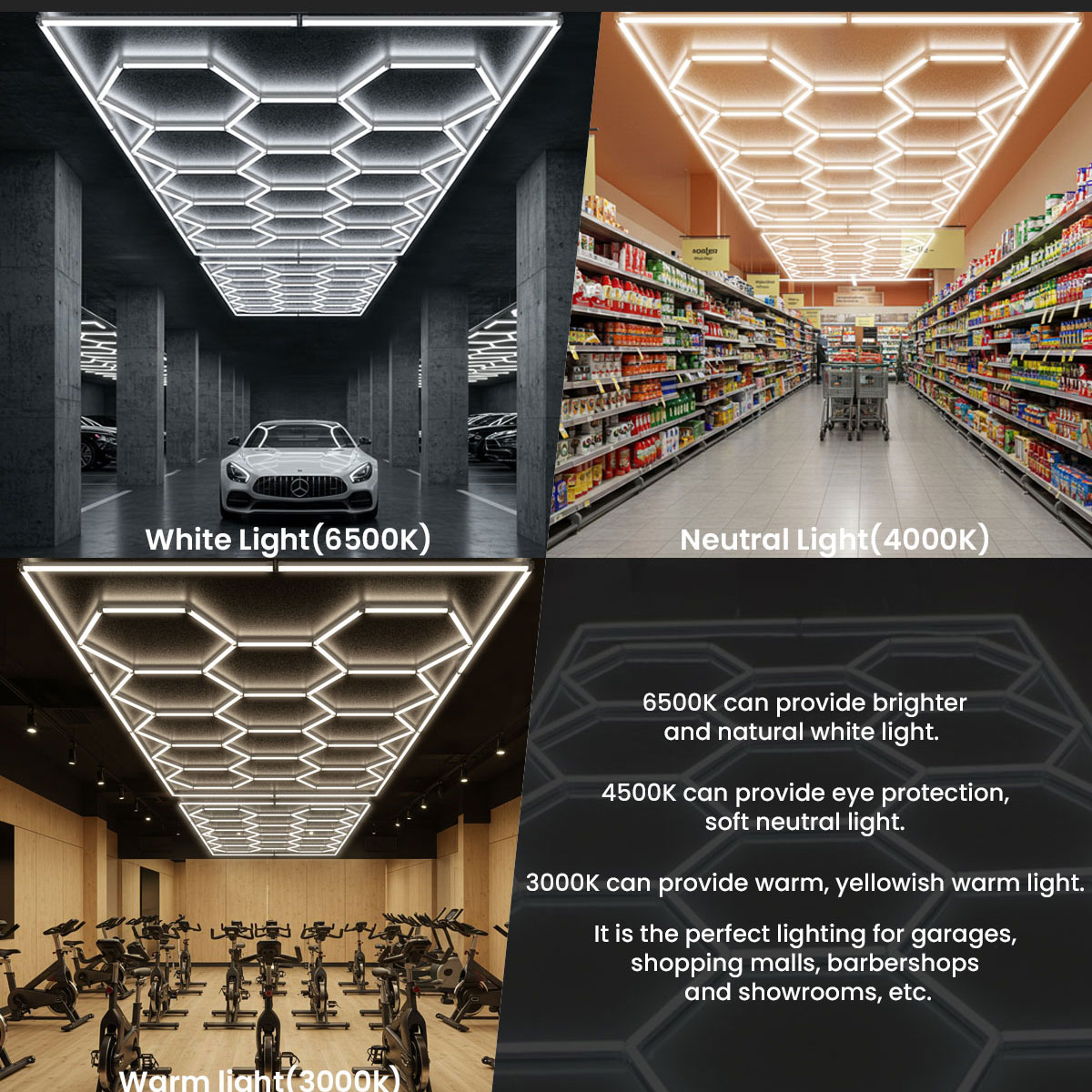

그림자 없는 조명에는 여러 광원의 정밀한 중첩 빔 각도가 필요합니다. 이 요구 사항은 자동차 검사 및 세부 작업의 기준을 형성합니다. 천장의 모양은 광원과 바닥 사이의 거리에 직접적인 영향을 미칩니다. 이 거리는 빔 각도 확산과 작업 표면에 닿는 전체 빛의 강도를 모두 변경합니다. 완벽하게 평평한 조명면은 방 전체에 걸쳐 균일한 조도 분포를 보장합니다. 천장으로 인해 조명 그리드가 수평 정렬에서 벗어나게 되면 빛의 분산이 고르지 않게 됩니다. 일부 지역에서는 심한 눈부심을 경험하고 다른 지역에서는 깊은 그림자를 경험할 수 있습니다. 바닥과 일정한 거리를 유지하는 것은 전문적인 작업 공간에서는 타협할 수 없는 일입니다.
필요한 750~1000럭스를 달성하려면 자동차 디테일링 조명의 경우 장착 높이를 조절해야 합니다. 빛의 물리학에서는 거리가 증가함에 따라 강도가 기하급수적으로 감소한다고 규정합니다. 이 원칙은 다양한 천장 모양에 접근하는 방법에 큰 영향을 미칩니다. 천장 구조로 인해 고정 장치를 너무 높게 장착해야 하는 경우 작업 표면 조도가 허용 가능한 수준 아래로 떨어집니다. 반대로 너무 낮게 장착하면 반사 표면에 강렬한 핫스팟이 생성됩니다. 이상적인 천장 모양을 사용하면 작업 높이에서 빔 각도가 완벽하게 교차하는 위치에 조명 그리드를 정확하게 배치할 수 있습니다.
완전히 조립된 기하학적 조명 그리드는 상당한 누적 무게를 지닙니다. 폴리카보네이트 하우징, 알루미늄 커넥터, 내부 배선 및 전원 공급 장치를 고려해야 합니다. 개별 조명 튜브는 가볍게 느껴지지만 대규모 어레이는 상당한 하향 힘을 생성합니다. 표준 5헥스 x 12헥스 그리드의 무게는 50파운드 이상입니다. 천장은 늘어지거나 파손되지 않고 이러한 지속적인 정적 하중을 처리해야 합니다. 대규모 그리드의 경우 건식벽 앵커에만 의존하는 것은 심각한 설치 위험입니다. 차고 문이나 중장비의 건물 진동과 결합된 중력의 지속적인 당김은 결국 표준 건식벽 토글을 느슨하게 합니다.
견고한 하중 지지 앵커 포인트를 설정하는 것이 필수입니다. 시스템의 기본 중량을 지탱하려면 구조용 목재 장선, 강철 트러스 또는 견고한 콘크리트를 찾아야 합니다. 천장의 모양과 재질에 따라 이러한 구조적 지지대에 얼마나 쉽게 접근할 수 있는지가 결정됩니다. 표준 16인치 또는 24인치 장선 간격을 갖춘 평평한 천장은 하중 분산을 비교적 간단하게 만듭니다. 복잡한 천장 모양은 구조 부재를 숨기거나 불규칙한 간격으로 배치하는 경우가 많습니다. 눈에 보이는 표면 재료뿐만 아니라 건물의 구조적 뼈대를 중심으로 장착 전략을 계획해야 합니다.
LED 설비는 다이오드 수명을 유지하기 위해 효율적으로 방출되어야 하는 열을 생성합니다. 설비 위의 공간은 열 관리에서 중요한 역할을 합니다. 단열이 심한 천장에 매립형으로 장착하면 폴리카보네이트 하우징 주위에 열이 가두어질 수 있습니다. 전체 그리드 주위에 적절한 공기 흐름을 보장해야 합니다. 또한 전원 공급 장치에는 특정 배치가 필요합니다. 이 변압기는 라인 전압을 LED에 필요한 저전압으로 변환합니다. 자체적으로 열을 생성하므로 향후 유지 관리를 위해 접근 가능한 상태로 유지되어야 합니다.
숨겨진 배선 라우팅의 용이성을 평가하는 것은 전적으로 천장 구조에 달려 있습니다. 건식벽체 위의 빈 공간을 통해 깨끗하고 숨겨진 케이블 배선이 가능합니다. 단단한 천장은 이러한 가능성을 완전히 제거합니다. 숨겨진 와이어에 대한 미적 욕구와 건축 자재의 물리적 제약 사이의 균형을 맞춰야 합니다. 전기 규정을 준수하려면 모든 연결이 승인된 접속 배선함 내부에서 이루어져야 합니다. 천장 모양에 따라 이러한 상자를 합법적이고 안전하게 설치할 수 있는 위치가 결정됩니다. 숨겨진 라우팅이 구조적으로 불가능한 경우 표면 장착 솔루션이 필요합니다.
평평한 건식벽 천장은 이러한 조명 시스템에 대한 높은 호환성을 제공합니다. 매립형 설치에 이상적인 시나리오를 나타냅니다. 균일한 표면으로 인해 그리드가 완벽하게 평평하게 배치되어 미적 매력이 극대화됩니다. 그러나 성공적인 평가를 위해서는 안전한 고정을 위해 숨겨진 천장 장선을 찾아야 합니다. 전체 구조를 지지하기 위해 건식벽체에만 의존할 수는 없습니다. 설치자는 자석 스터드 파인더를 사용하여 석고 보드 뒤의 목재 또는 금속 프레임을 파악해야 합니다. 매핑이 완료되면 그리드의 기본 장착 지점을 이러한 장선에 맞춰 정렬합니다.
토글 볼트는 장선 사이에 있는 그리드 섹션에 대한 보조 지원을 제공할 수 있습니다. 기본 하중은 항상 구조 프레임에 있어야 합니다. 건식벽체 매립형 장착의 주요 단점은 접근성입니다. 그리드가 천장에 단단히 고정되면 배선에 접근하기가 어려워집니다. 최종 장착 전에 모든 전기 연결과 테스트를 완료해야 합니다. 이 프로세스에는 정확한 초기 측정과 조립된 그리드의 세심한 취급이 필요합니다. 건식벽체 테이핑이나 진흙이 고르지 않으면 단단한 커넥터가 휘어져 전기 접점에 잠재적으로 스트레스가 가해질 수 있습니다.
아치형 천장과 경사진 천장은 적당한 호환성을 제공하며 성공적인 설치를 위해서는 보조 하드웨어가 필요합니다. 이러한 고정 장치를 경사진 표면에 직접 매립형으로 장착할 수는 없습니다. 그리드가 효과적으로 작동하려면 완벽하게 수평을 유지해야 합니다. 천장의 피치에 따라 빛이 비스듬히 향하게 되어 방 전체에 거친 방향성 그림자가 만들어집니다. 이는 다방향 기하학적 배열을 설치하려는 목적을 상실합니다. 이 문제를 해결하려면 설치자는 경사진 천장에 전체 시스템을 매달아야 합니다.
구현에는 조정 가능한 항공기 케이블 서스펜션 키트가 필요합니다. 경사진 천장에 앵커 포인트를 부착하고 케이블을 그리드 아래로 내려 놓아야 합니다. 설치자는 완벽한 수평 구조를 달성하기 위해 다양한 케이블 길이를 계산해야 합니다. 금고의 더 높은 꼭대기에 연결되는 케이블은 아래쪽 벽 근처에 연결되는 케이블보다 훨씬 더 깁니다. 이 프로세스에는 레이저 레벨과 세심한 조정이 필요합니다. 그리드가 아치형 공간 내에서 수평으로 떠 있는 것처럼 보이면서 완벽한 하향 조명을 제공하므로 결과 설치는 장관을 이룹니다.
노출된 장선과 개방형 트러스 천장은 기하학적 조명에 매우 높은 호환성을 제공합니다. 이러한 환경은 매립형 장착과 서스펜션 모두에 대해 최대의 유연성을 제공합니다. 트러스의 하단 현이나 장선의 면에 그리드를 직접 장착할 수 있습니다. 천장의 개방형 특성으로 인해 케이블이 구조 부재를 따라 자유롭게 이동할 수 있으므로 배선이 매우 간단해집니다. 이 아키텍처는 상업용 차고, 창고 및 현대적인 산업 스타일 작업 공간에서 일반적입니다.
구현 문제는 그리드 치수가 장선 간격과 완벽하게 일치하지 않는 경우에만 발생합니다. 커넥터의 장착 구멍이 빈 공간에 빠지면 그리드를 고정할 수 없습니다. 이러한 경우 보조 장착 서브프레임이 필요합니다. 설치자는 일반적으로 기존 장선에 수직으로 장착된 1-5/8인치 Unistrut 또는 알루미늄 채널을 사용합니다. 이렇게 하면 그리드에 지지가 필요한 정확한 위치에 견고한 맞춤형 장착 평면이 생성됩니다. 서브프레임은 재료 비용을 추가하지만 절대적인 구조적 무결성과 완벽한 정렬을 보장합니다.
드롭 천장은 호환성이 낮거나 중간 정도이며 항상 구조적 보강이 필요합니다. 표준 음향 타일은 하중 지지력이 0입니다. 그들은 고정 장치의 무게로 인해 즉시 부서질 것입니다. 게다가 기존 T-바 금속 그리드는 경량 타일만 고정하도록 설계되었습니다. 대형 조명 어레이를 T바에 직접 부착하면 금속이 휘고 뒤틀리며 결국 붕괴될 수 있습니다. 안전한 설치를 위해서는 드롭 천장 구조를 완전히 우회해야 합니다. 벌집형 LED 조명.
위험을 완화하려면 음향 타일 위에 숨겨진 실제 구조 천장에 직접 고정해야 합니다. 설치자는 실제 천장에 콘크리트 앵커 또는 장선 걸이를 사용한 다음 나사산 막대 또는 강철 서스펜션 케이블을 천장 천장 평면을 통해 아래로 떨어뜨립니다. 케이블이 통과할 수 있도록 음향 타일에 작은 구멍을 조심스럽게 뚫어야 합니다. 그러면 조명 그리드가 이 케이블에 매달려 천장 바로 아래에 떠 있게 됩니다. 이 방법은 모든 무게를 건물의 기본 구조로 전달하여 취약한 음향 그리드를 완벽하게 보호합니다.
견고한 콘크리트와 골판지 금속 천장은 대규모 구조적 무결성을 제공하지만 미적 은폐에 대한 어려움을 안겨줍니다. 이러한 표면은 가장 큰 조명 어레이의 무게를 쉽게 지탱할 수 있습니다. 그러나 천장 평면 위에 배선을 숨길 수는 없습니다. 모든 케이블, 접속 배선함 및 변압기는 표면에서 눈에 띄게 유지되어야 합니다. 이러한 건축 현실에서는 깨끗하고 전문적인 외관을 유지하기 위해 신중한 계획이 필요합니다. 전원 공급 시스템을 설치의 눈에 보이는 부분으로 취급해야 합니다.
구현에는 특정 석조 하드웨어가 필요합니다. 장착 클립을 슬래브에 직접 고정하려면 3/16인치 Tapcon과 같은 콘크리트 앵커를 사용해야 합니다. 골판지 금속 지붕의 경우 구조용 도리에 박힌 셀프 태핑 나사가 필요한 지지력을 제공합니다. 전력 공급에는 케이블을 그리드에 안전하게 연결하기 위해 표면 장착 금속 도관(EMT)이 필요합니다. 도관은 배선의 물리적 손상을 보호하고 상업용 전기 규정을 준수하도록 보장합니다. 배선이 눈에 보이는 동안 깔끔하게 구부러지고 도색된 도관은 산업 환경과 완벽하게 조화를 이룰 수 있습니다.
| 천장 유형 | 호환성 | 기본 장착 방법 | 필요한 하드웨어 | 배선 접근 방식 |
|---|---|---|---|---|
| 평평한 건식 벽체 | 높은 | 플러시 마운트 | 나무 나사, 토글 볼트 | 천장 구멍에 숨겨져 있음 |
| 아치형 / 피치 | 보통의 | 보류 | 항공기 케이블, 앵커 | 절정에 숨어서 떨어졌다 |
| 노출된 장선 | 매우 높음 | 플러시 또는 서스펜션 | 래그 볼트, Unistrut | 구조 부재를 따라 노출됨 |
| 드롭 천장 | 낮음(강화 필요) | 서스펜션(바이패스) | 나사형 로드, 실제 천장 앵커 | 음향 타일 위에 숨겨져 있음 |
| 단단한 콘크리트 | 높음(구조적) | 플러시 마운트 | 석조 앵커(탭콘) | 표면 장착형 EMT 도관 |
천장 높이는 빛 분산의 물리학으로 인해 전체 설치 전략을 결정합니다. 일반적으로 8피트 미만의 낮은 천장에는 매립형 장착이 필요합니다. 그리드 아래로 이동하는 차량, 장비, 인력에 대해 적절한 물리적 여유 공간을 유지해야 합니다. 그러나 이 정도로 강력한 고정 장치를 장착하면 심각한 눈부심 위험이 발생합니다. 바닥에 가까워지면 광택이 나는 콘크리트나 차량 페인트와 같은 반사 표면에 강렬한 열점이 생성됩니다. 광원과의 직접적인 눈 접촉을 최소화하려면 그리드 위치를 주의 깊게 조정해야 합니다.
12피트를 초과하는 높은 천장은 반대의 문제를 나타냅니다. 이 높이에 그리드를 매립 설치하면 작업 표면에서 막대한 빛 손실이 발생합니다. 역제곱 법칙은 광원으로부터의 거리를 두 배로 늘리면 조명이 원래 강도의 1/4로 감소함을 나타냅니다. 적절한 조도 수준을 유지하려면 서스펜션이 필수가 됩니다. 그리드를 최적의 작업 높이인 9~10피트로 낮추려면 케이블 시스템을 사용해야 합니다. 이 접근 방식은 건물의 수직 공간을 효율적으로 활용하면서 빛의 강도를 유지합니다.
대부분의 주거용 차고와 상업용 디테일링 베이에는 연속적인 평면을 방해하는 천장 장착 장애물이 있습니다. 차고 문 트랙, 자동 개폐 장치, 부피가 큰 HVAC 덕트 및 낮게 매달린 구조의 I빔이 이상적인 설치 경로를 차단하는 경우가 많습니다. 이러한 장애물이 있는 공간에 표준 직사각형 그리드를 강제로 설치하려고 하면 일반적으로 조명 배치가 손상되거나 움직이는 부품에 물리적 간섭이 발생합니다. 시스템을 조립하기 전에 이러한 장애물에 대한 계획을 세워야 합니다.
해결책은 조명 시스템의 모듈식 특성을 활용하는 데 있습니다. 이 그리드는 개별 튜브와 다중 방향 커넥터로 구성됩니다. 완벽한 직사각형을 만들도록 강요받지는 않습니다. 그리드는 차고문 개폐 장치를 완전히 우회하기 위해 U자형, 분할 배열 또는 속이 빈 직사각형으로 사용자 정의할 수 있습니다. 특정 섹션을 생략할 수 있습니다. 육각형 조명 설정입니다. 실내의 전반적인 조도 수준을 저하시키지 않으면서 덕트 공사를 위한 여유 공간을 허용하는 이러한 모듈성을 통해 조명 디자인을 공간의 특정 건축적 특성에 맞게 조정할 수 있습니다.
전원 케이블 라우팅은 천장 구조에 따라 뚜렷한 문제를 야기합니다. 개방형 트러스 천장에서 케이블을 숨기려면 구조 부재의 상단 가장자리를 따라 세심한 지퍼 묶기가 필요합니다. 목표는 안전한 라우팅 방법을 유지하면서 전선이 바닥에서 보이지 않게 유지하는 것입니다. 완성된 건식벽 천장을 사용하면 케이블을 천장 공간 내부에 완전히 숨길 수 있지만 이를 위해서는 단열재와 프레임을 통해 접근 구멍과 낚싯줄을 뚫어야 합니다.
LED 드라이버 배치에는 신중한 고려가 필요합니다. 이 변압기는 건물의 고전압 전력을 그리드에서 사용되는 저전압으로 변환합니다. 향후 유지 관리 또는 교체를 위해 접근 가능한 상태로 유지되어야 합니다. 액세스 패널 없이는 건식벽 뒤에 영구적으로 밀봉할 수 없습니다. 개방형 천장에서는 운전자가 벽 높은 곳에 장착되거나 구조용 빔 뒤에 자리잡는 경우가 많습니다. 미적인 이유로 숨겨야 하지만 전기 기술자는 쉽게 사용할 수 있습니다. 적절한 케이블 관리를 통해 설치가 전문적으로 보이고 전기적으로 안전하게 유지됩니다.
대규모 그리드 구성은 구조적 처짐의 심각한 위험에 직면해 있습니다. 대규모 어레이를 조립할 때 그리드 중앙에는 엄청난 무게가 가해집니다. 폴리카보네이트 튜브와 알루미늄 커넥터에는 약간의 고유한 유연성이 있습니다. 넓은 범위에 걸쳐 이 굴곡이 축적되어 그리드 중앙이 아래쪽으로 휘어집니다. 이러한 처짐은 미적 매력을 망치고 관절 내부의 전기 연결에 심각한 스트레스를 가합니다.
견고한 평면 구조를 유지하려면 중앙 앵커 포인트를 구현해야 합니다. 천장 모양에 관계없이 둘레만으로는 큰 그리드를 지원할 수 없습니다. 설치자는 그리드의 전체 내부 영역에 걸쳐 앵커 포인트를 균등하게 배치해야 합니다. 매립형으로 장착하는 경우 중앙 커넥터를 천장 장선에 직접 고정합니다. 그리드를 매달아 놓은 경우 중간 부분을 지지하기 위해 추가 항공기 케이블을 떨어뜨립니다. 일관되고 고르게 분산된 지지는 처짐을 방지하고 장기적인 구조적 무결성을 보장하는 유일한 방법입니다.
| 그리드 구성 | 전체 치수(근사치) | 주변 앵커 필요 | 중앙 앵커 필요 |
|---|---|---|---|
| 1-헥스 x 2-헥스 | 4피트 x 8피트 | 6 ~ 8 | 0 |
| 2-Hex x 5-Hex | 8피트 x 16피트 | 12~14 | 2 ~ 3 |
| 3-Hex x 8-Hex | 12피트 x 24피트 | 18~20 | 6 ~ 8 |
| 5-16진수 x 12-16진수 | 20피트 x 36피트 | 26~30 | 12~15 |
직접 매립형 장착은 가장 깔끔한 미적 특성을 제공하며 가장 낮은 하드웨어 비용이 필요합니다. 그리드는 천장에 밀착되어 통합된 건축적 특징으로 보입니다. 이 방법은 평평한 건식벽 천장, 간격이 낮은 환경 및 완벽하게 정렬된 노출된 장선에 가장 적합합니다. 대부분의 키트와 함께 제공되는 표준 나사와 앵커를 사용하면 설치 과정이 간단합니다.
그러나 매립형 장착은 고르지 않은 천장 표면에 대한 허용 오차가 없습니다. 건식벽체에 질감이 너무 심하고, 장선이 휘어지거나, 테이핑 접합이 불량한 경우 그리드가 평평하게 고정되지 않습니다. 고르지 않은 천장에 견고한 커넥터를 강제로 장착하면 구부러지거나 깨질 수 있습니다. 매립형 마운트를 하기 전에 긴 직선자로 천장의 평탄도를 확인해야 합니다. 천장이 물결 모양인 경우 장착 클립을 끼워 수평면을 만들어야 합니다.
안전한 플러시 마운트 설치를 위해 다음 단계를 따르십시오.
케이블 서스펜션 시스템은 복잡한 아키텍처에 최고의 유연성을 제공합니다. 아치형 천장, 높은 상업용 베이 및 취약한 드롭 천장 우회에 가장 적합한 선택입니다. 서스펜션을 사용하면 실제 천장 높이와 완전히 독립적으로 최적의 빛 분산에 필요한 정확한 높이로 그리드를 설정할 수 있습니다. 떠다니는 미학은 현대 상업 디자인에서 높은 관심을 받고 있습니다.
가장 큰 단점은 설치가 어렵다는 것입니다. 서스펜션에는 세심한 측정, 레벨링 도구 및 상당한 인내심이 필요합니다. 여러 개의 천장 앵커를 설치하고 케이블을 내려 그리드에 연결한 다음 전체 구조가 완벽하게 수평이 될 때까지 모든 단일 케이블 길이를 조정해야 합니다. 이 프로세스는 시간이 많이 걸리며 올바르게 실행하려면 레이저 레벨과 최소 두 명의 설치 프로그램이 필요한 경우가 많습니다.
정확한 케이블 서스펜션 설치를 위해 다음 단계를 따르십시오.
맞춤형 하위 구조는 가장 어려운 아키텍처 문제를 해결합니다. 장선 간격이 불규칙하거나 도관 통합이 필요한 골판지 금속 지붕이나 콘크리트 천장에 장착하는 경우 보조 프레임을 구축하는 것이 유일한 솔루션인 경우가 많습니다. 설치자는 Unistrut 또는 압출 알루미늄을 사용하여 천장에 부착된 견고한 뼈대를 만듭니다. 그러면 조명 그리드가 이 완벽한 맞춤형 평면에 직접 장착됩니다.
이 프레임워크는 절대적인 구조적 무결성과 완벽한 정렬을 보장합니다. 무거운 변압기를 장착하고 EMT 도관을 깔끔하게 배선할 수 있는 견고한 표면을 제공합니다. 단점은 재료비와 설치 시간이 추가된다는 점입니다. Unistrut 프레임을 제작하려면 금속을 절단하고, 튼튼한 앵커를 설치하고, 채널 너트와 볼트를 조립해야 합니다. 그러나 산업 환경이나 매우 불규칙한 천장의 경우 가장 안정적인 장착 프레임워크입니다.
사용자 정의 Unistrut 하위 구조를 구축하려면 다음 단계를 따르세요.
A: 예, 하지만 경사면에 매립형으로 장착하면 안 됩니다. 바닥과 평행한 수평 조명 평면을 만들려면 조정 가능한 서스펜션 케이블을 사용하여 걸어야 합니다. 천장의 피치에 따라 조명 분포가 고르지 않고 그림자가 심해집니다.
A: 아니요. 표준 흡음 타일과 T바 그리드는 무게를 지탱할 수 없습니다. 그리드는 음향 타일의 작은 구멍을 안전하게 통과하는 케이블이나 나사형 막대를 사용하여 드롭 천장 위의 실제 구조 천장에 고정되어야 합니다.
A: 디테일링 조명의 최적 높이는 일반적으로 바닥에서 9~10피트입니다. 이 높이는 눈부심을 최소화하면서 조명을 최대화합니다. 천장이 더 높으면 서스펜션 시스템을 사용하여 그리드를 최적의 작업 높이로 낮추어야 합니다.
A: 시스템은 모듈식이므로 특정 튜브와 커넥터를 생략하여 맞춤형 모양을 만들 수 있습니다. 응집력 있는 모양과 적절한 조명을 유지하면서 모터와 트랙 주위를 라우팅하는 U자형 또는 분할 그리드를 만들 수 있습니다.
A: 예, Tapcon과 같은 석조 앵커를 사용합니다. 그러나 단단한 콘크리트를 통해 배선을 실행할 수 없기 때문에 그리드 연결 지점에 안전하게 전원을 공급하려면 표면 장착 금속 도관을 사용해야 합니다.
답: 그렇습니다. 표면이 고르지 않으면 단단한 그리드 커넥터를 천장에 조일 때 휘어집니다. 이러한 굽힘으로 인해 폴리카보네이트 튜브에 구조적 응력이 발생하고 내부 전기 연결이 실패할 수 있습니다.
