照明ジオメトリは、プロの自動車環境におけるワークフローの効率を左右します。治具の配置が不適切だと、表面の視認性が損なわれ、店舗の設備と物理的に衝突する危険があります。店舗オーナーは、増築中常に緊張にさらされています。車両、技術者、自動車用リフトの物理的なスペースを維持しながら、正確な塗装修正を行うには、最適なルーメン供給が必要です。天井の制約、機器の仕様、車両のプロファイルに基づいてオーバーヘッド照明の正確な取り付け高さを計算するためのフレームワークの概要を説明します。このガイドでは、光のドロップオフの物理学と、頭上設備を 2 ポストおよび 4 ポストの自動車用リフトと統合する際の構造的現実について詳しく説明します。これらのパラメータを使用して、影のないワークスペースを設計できます。適切な計画を立てれば、コストのかかる再作業が回避され、技術者がすべてのパネルの微細な傷やホログラムを見つけるのに必要な照明を確保できるようになります。
光の強度は、光源から車両の表面に伝わるにつれて急速に低下します。物理学では、この動作は逆二乗法則によって決まります。器具と塗料の間の距離が 2 倍になった場合、受け取れる光の強度は元の 4 分の 1 だけになります。目標ルクスレベルを維持するには、正確な距離を計算する必要があります。ペイント補正には通常、パネル表面で 750 ～ 1000 ルクスが必要です。これらの数値は、車両のボンネットとルーフに直接設置された手持ち式照度計を使用して確認されます。
取り付け ライト トンネルの詳細を 高すぎると、ルーメン出力をオーバースペックにすることになります。エネルギーを無駄に消費し、店内の発熱量が増加します。逆に、取り付け金具が低すぎると、車両のルーフに激しいホットスポットが発生します。ボンネットとルーフライン全体にわたって一貫したフットキャンドルを提供できる取り付け高さが必要です。ほとんどの技術者は、整備する車両の最も高いルーフラインより約 3 ～ 4 フィート上にスイート スポットがあることに気付きます。これをダイオード面からクリアコートまで直接測定します。セダンを床に座らせて 14 フィートの位置に照明器具を設置すると、光は周囲の空間に拡散します。結局手持ちの検査灯に頼ることになり、オーバーヘッドアレイの目的が果たせなくなります。
人間工学はペイント修正の効率において大きな役割を果たします。ライトの取り付け位置が低すぎると、技術者に直接視線が当たることになります。直射日光は目の疲労、頭痛、塗装欠陥の見逃しの原因となります。技術者は、反射率の高いクリアコートを何時間も見つめます。品質管理を維持するには、視覚的な快適さを保護する必要があります。高輝度ダイオードを周辺視野に直接配置すると、ワークフローが遅くなります。
適切な取り付け高さは、ポリカーボネート製ディフューザーと連携して機能します。ディフューザーは、生の LED ダイオード出力を散乱させます。適切な高さに配置すると、この散乱光によって均一なウォッシュが作成されます。強い影やまぶしい反射を排除します。車両のカーブを自然に光が包み込みます。技術者は目を細めたり、物理的な位置を常に変えたりすることなく、渦巻きマークやホログラムを見つけることができます。ショップが 8 フィートの場所にベアダイオード器具を設置しているのをよく見かけます。結果として生じる眩しさにより、ボンネット越しに見ることができなくなります。器具を 9.5 フィートまで上げ、つや消しディフューザーを追加すると、作業環境全体が変わります。光は邪魔ではなく道具になります。
垂直面の照明は、どの店舗でも最も困難な課題となります。ドア、クォーター パネル、バンパーには、明確な照明角度が必要です。トップダウンフラッドは水平パネルのみを照らします。光を側面に押し込むには、照明設定の高さと幅の比率に依存する必要があります。サイドアレイからの重なり合うライトコーンは、車両のベルトラインで正しく交差する必要があります。
オーバーヘッドセクションを高く取り付けすぎると、入射角が急になりすぎます。光はまっすぐ下に進み、ドアパネルを完全に見逃します。トンネルの設置面積を広げる場合は、正しい角度を維持するために取り付け高さを下げる必要があります。光は約 45 度の角度でサイド パネルに当たります。この形状により、研磨段階でも下部ロッカーパネルのスワールマークが目に見える状態になります。ベイの中心から外側に向かって測定することで落下角度を計算します。 10 フィートの位置に取り付けられた 12 フィート幅のアレイは、標準的なセダンのサイドパネルを優れたカバー範囲でカバーします。同じアレイを 12 フィートまで上げると、下のドアが影になります。
自動車用リフトのない標準のディテール ベイは、最も柔軟性が高くなります。車の高さと技術者の許可のみを考慮する必要があります。これらのフラット ベイの最適な高さの範囲は、通常、床から 9 ～ 10 フィートの範囲になります。この範囲は大型 SUV にも対応し、同時に欠陥を徹底的に発見できるよう光源を十分近くに保ちます。また、光の一部を下部シャーシに反射する高光沢エポキシ フロア コーティングも考慮しています。
回転足場や踏み台のクリアランスも計算する必要があります。技術者は大型トラックの屋根を磨くためにこれらのツールを頻繁に使用します。一般に、9 フィートの取り付け高さは、2 フィートのプラットフォームに立つ技術者にとって十分な頭上空間を提供します。サスペンションケーブルの長さを最終決定する前に、必ず特定の足場器具を測定してください。技術者の頭と一番下の吊り下げ治具の間に少なくとも 18 インチの隙間を設けることをお勧めします。これにより、重いポリッシャーでベイの周りを素早く移動する際の偶発的な衝突を防ぎます。
自動車用リフトには厳しい物理的制約が生じます。ほとんどの 2 ポスト クリア フロア モデルでは、少なくとも 12 フィートの天井が必要です。これらのリフトの頭上のクロスビームは、多くの場合、正確に 11 フィート 10 インチの高さにあります。物理的な干渉を引き起こすことなく、このスペース全体に連続照明構造を取り付けることはできません。位置を決めなければなりません 自動車工場のトンネル照明は リフトコラムと平行で、中央の梁を完全に避けています。非対称のリフト設計では、車両が湾のさらに奥に位置するため、さらに慎重な計画が必要になります。
フロア プレート スタイルの 2 ポスト リフトと標準の 4 ポスト リフトは動作方法が異なります。多くの場合、8 ～ 9 フィートの天井の制約内で動作します。ここでは垂直方向のスペースが大幅に不足していることに直面します。超薄型フラッシュマウント技術を利用する必要があります。場合によっては、車両のクリアランスを最大限に確保するために、角度を付けて壁に取り付けたセグメントに変更する必要があります。
次の式を使用して、絶対最小ライト高さを計算します。
天井がこの式に対応できない場合は、照明アレイの下で背の高い車両を整備するときにリフトの高さを制限する必要があります。照明器具内への偶発的な過度の伸びを防ぐために、リフトの油圧装置に物理的なバンプ ストップを取り付けています。
ベイの機能は物理的な配置を決定します。ドライディテールゾーンでは、欠陥を発見するために近接性を優先します。洗浄ベイでは、機器の保護と水の除去を優先します。高圧水噴霧により広い弧を描きます。高い IP 定格の器具を使用する場合でも、高圧洗浄機のワンドからの直接の連続噴射は避けたいと考えます。空気中で噴霧される化学的脱脂剤や除鉄剤も、取り付け位置が低すぎると時間の経過とともにポリカーボネート レンズを劣化させる可能性があります。
洗浄ベイには、わずかに高い取り付けポイントが必要です。器具を 11 フィートまたは 12 フィートまで押し込むこともできます。あるいは、角度を付けて配置することもできます。器具を内側に 30 度傾けると、内腔を車両の中心に向けながら、飛沫ゾーンからさらに離れた場所に取り付けることができます。このアプローチにより、器具のシールと配線接続の寿命が延びます。また、ジャンクション ボックスには防水 NEMA エンクロージャを使用し、すべての導管を器具ラインの上に配線することをお勧めします。水は下り坂を流れています。電気接続を光源の上に保つことで、湿気の侵入を防ぎます。
低床車両は床に近い位置にあります。高い天井マウントを使用すると、光が下部のロッカー パネルに届くのが難しくなります。これにより、車の下 4 分の 1 の周りに「暗いスカート」効果が生じます。技術者はドア下部、排気周り、またはカーボンファイバースプリッターの研磨結果を見ることができません。
スポーツカーを専門とするショップの場合は、照明配列を下げます。 8 ～ 8.5 フィートの取り付け高さが非常にうまく機能します。光は低いルーフラインを包み込み、垂直パネルにあふれます。道路の汚れやひどい引っかき傷が発生しやすい下部セクションで強烈な透明度を実現します。ポルシェやフェラーリのスペシャリストが、フラットフードやリアエンジンカバーの強度を最大化するために、センターアレイをさらに低く、時には7.5フィートまで下げているのをよく見かけます。
背の高い車両では、逆の問題が発生します。照明器具を 8.5 フィートの位置に置いて商用バンを引き込むと、屋根は光源から数インチ離れた位置にあります。この近接により、ルーフラインに大規模なホットスポットが発生します。屋根は露出過剰でまぶしく、側面パネルは深い影になってしまいます。ルーフ ラックや陸上の機器が設備に物理的に当たる可能性もあります。
吊り上げられたトラックやバンに対応するには、器具を少なくとも 10.5 ～ 11 フィートまで上げる必要があります。この高さにより、光線が屋根に当たる前に広がることができます。ビームの広がりが広いため、端から光が漏れ出し、大型車両の巨大なサイドパネルを照らします。メルセデス スプリンターやフォード トランジットの場合、サイド アレイを幅 14 フィートに押し出し、高さ 12 フィートに取り付けます。これにより、商用車を完全に包み込む巨大な光のボックスが作成されます。
多くの店が混載車両をサービスしています。午前中は目立たないポルシェを磨き、午後はリフトアップされたフォード F-250 を磨くかもしれません。静的な取り付け高さにより、これらの車両の 1 台では妥協が余儀なくされます。調整可能なサスペンションシステムを取り付けることで、この問題は完全に解決されます。

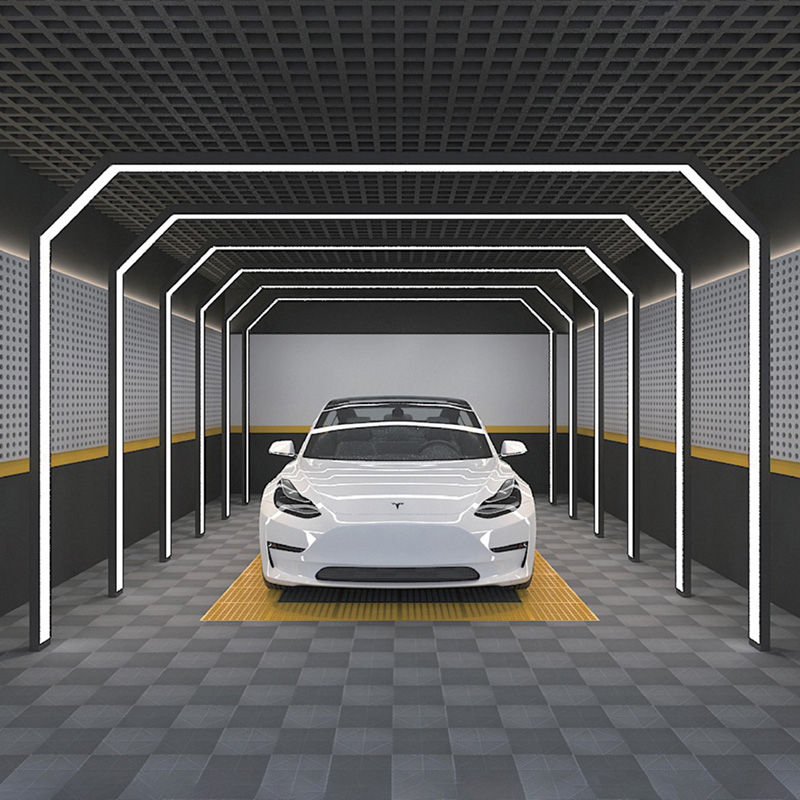

調整可能なプーリーシステムまたは電動ウインチのセットアップにより、全体を上げ下げすることができます。 カーディテイリングライトトンネル。スポーツカーの場合はリグを 8 フィートまで下げ、トラックの場合は 11 フィートまで上げることができます。技術者はより速く作業し、より良い結果を生み出し、手持ちの検査ライトで影と戦う時間を短縮します。当社は、ユニストラット フレームと頑丈な航空機用ケーブルを使用して、これらの調整可能なリグを構築します。グリッド全体が 1 つのユニットとして動き、センター ライトとサイド ライトの間の幾何学的関係を完全に維持します。当社では、偶発的な落下を防ぐために、電動ウインチには常に二次安全ロックアウトを取り付けています。
LED ダイオードのビーム角度は、選択した取り付け高さと一致する必要があります。より高いマウントにはより狭いビームが必要です。 60 度のビーム角度が光を積極的に下方に押し出し、倉庫の高い天井でのルーメンの損失を防ぎます。ワイドビーム器具を 14 フィートの位置に取り付けると、光は車両に焦点を合わせるのではなく、作業現場全体に散乱します。ここではレンズ光学系が大きな役割を果たします。透明なレンズは光をさらに押し出し、曇りレンズは光を素早く拡散します。
下部マウントにはより広いビームが必要です。 120 度のビーム角度は、8 ～ 9 フィートの天井に最適です。ワイドスプレッドがホットスポットを防ぎ、滑らかで重なり合う光のウォッシュを作り出します。ご購入前に必ずビーム角度の仕様をご確認ください。光学系を物理的な天井の制約に合わせます。
| 取り付け高さ | 推奨ビーム角度 | 主な用途 仕様 | が正しくない場合のリスク |
|---|---|---|---|
| 8～9フィート | 100°～120°（ワイド） | スポーツカー、フラットベイ、低い天井 | 車のルーフライン上のホットスポット |
| 10～11フィート | 90°～100°（中） | 混合車両、標準 SUV | サイドパネルの照明が不十分 |
| 12フィート以上 | 60°～90°（狭い） | リフトベイ、商用バン | 光が散乱し、表面ルクスが低い |
取り付け金具に基づいて照明システムを評価します。最適なシステムには複数のインストール方法が用意されています。航空機用ケーブル サスペンションは、最もすっきりした外観と最も調整しやすい機能を提供します。リジッド トラック システムは、ドラフトの激しい環境でも驚異的な安定性を提供します。フラッシュ マウント ブラケットは、クリアランスが狭いシナリオに最適です。
ビジネスが成長する場合、モジュール性が重要になります。フラットベイから始めて、後で 2 ポストリフトにアップグレードすることもできます。モジュール式 LED ライト トンネルを 使用すると、セクションの切断、形状の再構成、取り付け金具の変更が可能になります。店舗の設備を移転またはアップグレードするときに、まったく新しい照明システムを購入する必要がなくなります。当社では、標準のクイック接続継手と 4040 アルミニウム押し出しプロファイルを使用するシステムを好みます。これにより、ベイ全体を再配線するのではなく、損傷したセクションを数分で交換できるようになります。
照明構造の物理的な重量を評価する必要があります。アルミニウム製の本体の器具は、スチール製の器具よりも大幅に軽量です。しかし、大規模なマルチベイグリッドは依然としてかなりの下向きの力を及ぼします。天井アンカーを構造根太、スチール母屋、またはコンクリートデッキに固定する必要があります。重い照明グリッドを乾式壁に直接固定しないでください。コンクリートにはウェッジアンカーを、中空ブロック壁には頑丈なトグルボルトを使用してください。
電気的コンプライアンスを注意深く確認してください。吊り下げられたシステムにケーブルを配線するには、張力緩和と適切なジャケットが必要です。フラッシュ マウントでは、多くの場合、天井の空洞を通してワイヤを配線する必要があります。選択した治具が UL または CE リストを取得していることを確認してください。電気検査官は、工場の建設中にこれらの認証をチェックします。準拠していない設備があると、開業日が中止され、商業保険が無効になる可能性があります。ポリッシャーとバキュームを同時に実行するときにブレーカーが落ちるのを防ぐために、当社では常に各照明ベイに専用の 20 アンペア回路を実行しています。
クリアランスと近接性の間の直接的なトレードオフに直面します。フラッシュマウントは最大の物理的クリアランスを提供します。それらはクリーンで統合された美学を生み出します。持ち上げられたトラックが設備に衝突することを心配する必要はありません。ただし、14 フィートの天井に同一面に取り付けると、近接性が犠牲になります。表面ルクスが大幅に失われるため、ペイントの修正が困難になります。また、フラッシュ マウントは天井に熱を閉じ込めるため、店舗に適切な換気がないと LED ドライバーが早期に劣化する可能性があります。
吊り下げられたケーブル システムにより、照明の近接性が最適化されます。正確な数学的スイートスポットにフィクスチャをドロップできます。トレードオフには、空域に物理的な障害物を導入することが含まれます。技術者は、車両をリフトで持ち上げたり、湾内で長いはしごを運んだりするときは、高さの制限を覚えておく必要があります。当社では、交通量の多いエリアの最も低い吊り下げ金具に視認性の高いマーカーテープを取り付けることで、この問題を軽減します。
現代の作業場には頭上に障害物が多数あります。 HVAC ダクト、ガレージ ドア トラック、輻射ヒーターが光路を遮断します。 2 ポストおよび 4 ポストのリフトの垂直柱は、車両のドアに大きな影のゾーンを作成します。照明レイアウトを最終決定する前に、これらの障害物をマッピングする必要があります。
戦略的に配置することで、これらの影を軽減できます。トンネルの幅をオフセットして、ライトをリフトの動作面積の外側に押し出します。サスペンションのドロップ高さを調整して、ガレージドアのレールの底をクリアします。リフトコラムが頭上の光を完全に遮る場合は、影のゾーンを埋めるために補助的なローアングル壁面照明を設置してください。当社では、スチール製の支柱によって生じる死角をなくすために、リフト支柱のすぐ後ろの壁に 4 フィートの LED バテンを垂直に取り付けることがよくあります。
中断されたシステムに電力を供給するには計画が必要です。天井からワイヤーがぶら下がっている状態を保つことはできません。結束バンドまたは編組ワイヤー織機を使用して、電源ケーブルを航空機のサスペンション ケーブルに通します。これにより、取り付けがプロフェッショナルに見えるようになり、偶発的な引っ掛かりを防ぎます。
電圧降下は、長く連続した照明アレイでは深刻な問題になります。 1 つのシリーズにリンクする LED セグメントの数が多すぎると、動作の終わりのライトが暗く見えます。複数のポイントで電力を注入する必要があります。 LED ドライバーを戦略的に配置して、電源と照明器具の間の距離を最小限に抑えます。長いサスペンションドロップに対応する正しいワイヤゲージを計算するには、電気技師に相談してください。通常、長距離ランには 12 AWG ワイヤを使用し、ドライバーに新しいホームランを実行する前に、直列接続を 6 つの器具に制限します。
最適な取り付け高さは、天井の高さ、リフトの最大値、主要な車両タイプの計算された交差点を表します。ワークスペースの物理的現実に対して、光出力の物理的なバランスを取る必要があります。次のすぐ次の手順に従ってインストールを実行します。
A: はい、ただしフラッシュマウント金具を使用する必要があります。天井が 8 フィートあると、自動車用リフトの使用が大幅に制限されます。車高の低い車のフロア プレート スタイルのリフトは安全に操作できますが、SUV をフルハイトまで持ち上げることはできません。ライトは車両の屋根のすぐ近くに設置されるため、ホットスポットを防ぐために広いビーム角度を持つ器具を選択してください。
A: 幅は取り付け高さによって異なります。一般に、サイド アレイは 10 ～ 12 フィート離して配置します。この幅により、9 ～ 10 フィートの高さに取り付けた場合に、光が車両のサイド パネルに 45 度の角度で当たることが可能になります。この形状により、下部ドアとロッカー パネルの適切な照明が保証されます。
A: 計画が不十分だと、妨害を受ける可能性があります。透明な床の 2 柱リフトには、通常 11 フィート 10 インチの高さの天井梁があります。照明アレイはリフトの支柱と平行に配置するか、リフトの運用面積の外側に吊り下げる必要があります。連続ライトバーをクロスビームスペースに直接通さないでください。
A: 最適な色温度は 5000K ～ 6500K の範囲です。この昼白色のスペクトルは、塗装の欠陥を見つけるのに最も高いコントラストを提供します。より暖かい温度はスワールマークを隠しますが、非常に冷たい青色の光は長時間の研磨セッション中に深刻な目の疲労を引き起こします。
A: 構造用鋼母屋またはコンクリートデッキに固定された調整可能な航空機ケーブルを使用します。ドラフトの激しいエリアでは、器具の揺れを防ぐためにユニストラットグリッドまたは剛性金属導管を使用してください。アンカーがアルミニウム製照明アレイの総重量に適合していることを常に確認してください。
A: はい。逆二乗の法則により、距離が増加すると光の強度は指数関数的に低下します。ライトを高すぎる位置に取り付けると、クリアコートに当たるルクスレベルが低下します。そのため、技術者が最終研磨段階で微細な傷、ホログラム、細かい渦巻きマークを見つけることが非常に困難になります。
