完璧な照明により、塗装の修正とセラミック コーティングのプロセス全体が推進されます。目に見えないクリアコートの欠陥を修正することはできません。不適切なサイズのベイにハイエンドの照明を設置すると、直ちに運用上の支障が生じます。多くの店主はプレミアムを購入します ライト トンネルの詳細を調べてみると 、物理的なベイには人間工学に基づいた磨きをかけるための幅が欠けていることがわかりました。また、光を適切に拡散させるための天井の高さが足りず、安全に取り付けるための構造的完全性が不足していると感じる人もいます。このガイドは、店舗の正確な空間要件を計算するための技術的なフレームワークを提供します。取り付け構成を評価し、環境反射率を考慮し、設置リスクを軽減する方法の概要を説明します。これらの寸法を理解することで、照明システムがワークフローを制限するのではなく、確実に強化できるようになります。標準および大型車両に必要な正確な測定値、電気負荷計画、および構造上の前提条件を詳細に分析します。
成功した照明設置は 3 つの特定の基準を満たしています。まず、すべての車両パネルにわたる死角を排除します。第 2 に、技術者が車両の周囲を自由に移動できるようになります。第三に、スワール マークやホログラムをスポットするのに最適な光の反射角度を提供します。ベイの寸法が狭すぎると、光源がペイントに近づきすぎます。これにより、技術者の目が見えなくなり、微妙なクリアコートの欠陥が隠れてしまう強烈なホットスポットが発生します。光がクリアコートに当たる前に適切に拡散するには十分な距離が必要です。器具を正しく配置すると、光が車両のカーブを包み込み、あらゆる微細な傷が露出します。
ベイのアーキテクチャに一致する照明フットプリントを選択する必要があります。天井全体の六角形グリッドには、壁と壁の対称性が必要です。部屋全体に光を均等に広げますが、完全な正方形または長方形の天井スペースが必要です。店舗に不規則な壁、露出した配管、または邪魔な支柱がある場合、完全なグリッドを設置するのは悪夢のようなものになります。結局、アルミニウムのチャネルを切断してコネクタを変更することになり、グリッドの構造的完全性が損なわれます。

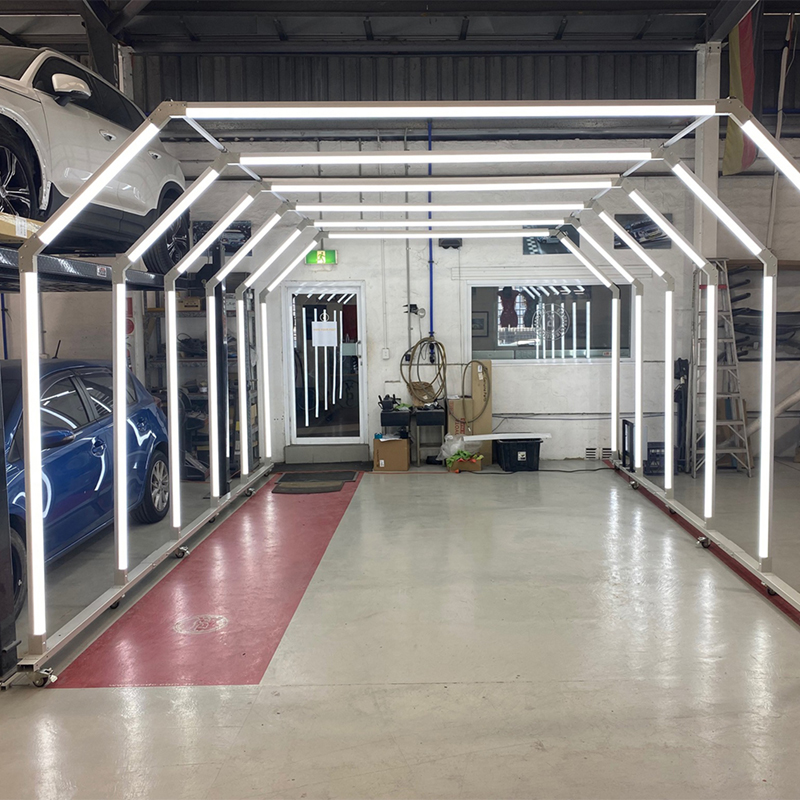

逆に、自立型または吊り下げられた連続アーチでは、局所的な設置面積計画が必要です。これらは車両の作業スペース上に直接強い光を集中させます。そのため、窓の着色やビニールラッピングなどの他の自動車サービスとフロアスペースを共有する非対称のベイや店舗に最適です。周囲の部屋の形状を気にすることなく、アーチを洗面台や補正パッドの真上に中央に配置できます。この局所的なアプローチにより、インテリア ディテール ステーションなど、より暗い条件が必要なエリアへの光の漏れも防ぎます。
ベイの幅によって、サイド パネルで効率的に作業できるかどうかが決まります。機能ベイの絶対最小幅は 14 ～ 16 フィートです。これにより、技術者が通り抜けるのに十分なスペースを残しつつ、標準的な車両が進入できるようになります。ただし、最適な幅は 18 フィート以上です。ペイント補正ワークフローには、一歩下がって反射角を評価するためのスペースが必要です。背中が壁に押し付けられると、引っかき傷の深さを正確に測定できません。
壁の近接は光の動作に大きな影響を与えます。壁が光源に近すぎると、激しいグレアの反射が発生します。壁がしっかりしていると、光が下部のロッカー パネルに到達することも妨げられます。 18 フィートの幅により、光が車両の側面に自然に流れ落ち、強い影が生じることなくドア下部やサイド スカートを照らします。
| ベイの幅 | 技術者のスペース | サイドパネルの照明 | ワークフローの効率 |
|---|---|---|---|
| 12～14フィート | 最小限 (片側あたり 1 ～ 2 フィート) | 悪い（ロッカーに影が濃い） | 低い（狭い、疲労度が高い） |
| 14～16フィート | 適切 (片側 2 ～ 3 フィート) | 中程度 (補助照明が必要) | 中 (機能的だが制限がある) |
| 18 フィート以上 | 最適 (片側あたり 4 フィート以上) | 優れた (フルライトカスケード) | 高 (自由な動き) |
垂直方向のクリアランスにより、均一な配光が決まります。車のルーフと光源の間に特定の距離を維持する必要があります。ライトの位置が低すぎると、激しいホットスポットが作成されます。この不均一な光分布により、セラミックコーティングの硬化時間が不均一になります。これに赤外線硬化ランプを追加すると、天井が低いと重大な火災の危険が生じます。
標準的な天井の高さ 10 ～ 12 フィートが最適です。この高さは吊り下げ式取り付けシステムに完全に対応します。調整可能なケーブルを使用して、ライトを正確に最適な高さに落とすことができます。 9 フィート未満の低い天井には課題があります。吊り下げられたトンネルではなく、代替のフラッシュマウント ソリューションが必要です。フラッシュマウントは器具を天井にしっかりと固定し、垂直方向のスペースを最大化しますが、調整機能は犠牲になります。 9 フィートのベイ内で吊り上げられたトラックで作業する場合、トラックの屋根がライトにほとんど接触し、頭上の照明が役に立たなくなります。
長さの計算には、標準的な車両サイズと前後の作業スペースを考慮する必要があります。標準的なフルサイズのトラックやロングホイールベースのセダンの長さはおよそ 18 ～ 20 フィートです。フロントバンパーとリアテールゲートでデュアルアクションポリッシャーを操作するには十分なスペースが必要です。したがって、ベイの全長は 24 ～ 30 フィートが依然として必要です。これにより、機器カートを移動し、車両の前後にある延長コードにつまずくのを防ぐのに十分な緩衝ゾーンが提供されます。ベイの長さがわずか 20 フィートしかない場合、リアバンパーを磨くためだけにガレージのドアを開けなければならず、車両が外部の埃や破片にさらされることになります。
物理スペースは業務効率とサービス品質に直接影響します。技術者が狭い環境で作業すると、疲労が急速に始まります。人間工学に基づいた適切なクリアランスにより、身体的な負担が軽減されます。これらにより、車両の周囲での流動的な動きが可能になり、納期の短縮と欠陥特定の精度の向上につながります。適切なサイズのベイは、技術者が機器の移動に費やす時間を減らし、実際に塗装を修正する時間を増やすことを意味します。
周辺機器には特定の面積を割り当てる必要があります。技術者はただ車の隣に立っているだけではありません。彼らは、ローリングディテールカート、踏み台、屋根の修正用の足場を使用します。バッファー延長コードは、タイヤに引っかかることなく引き回すためのスペースが必要です。車両の設置面積全体に 4 フィートの専用の周囲が必要です。これにより、つまずく危険が防止され、使用しないときは電動工具を塗装面から安全に遠ざけることができます。
特定のツールのフットプリントを考慮してください。標準的なディテール カートの幅は約 2 フィートです。車と壁の間に 3 フィートしか隙間がない場合、カートが通路全体をブロックします。車両の側面に移動するためだけに、常にカートを邪魔にならない場所に押し出します。この絶え間ないシャッフルにより、ワークフローの勢いが損なわれます。
現代のディテール ショップの多くは、中層のシザー リフトやクイック ジャックを利用して、下部パネルに快適にアクセスしています。エレベーターを統合すると、空間要件が大幅に変わります。車両が上昇すると、ルーフは天井器具に大幅に近づきます。
さらに 3 ～ 4 フィートの垂直方向のクリアランスを計算する必要があります。これにより、車両の屋根が衝突するのを防ぎます。 完全に上昇したときのカーディテールのライトトンネル 。湾の天井が 10 フィートの場合、吊り下げられたライト トンネルを備えたエレベーターを使用すると、大きなリスクが生じます。エレベーターには通常、頭上の照明装置を安全に設置できるように 13 ～ 15 フィートの天井高が必要です。 2 支柱リフトの設置を計画している場合は、連続アーチ照明システムのサイド パネルと干渉する垂直支柱も考慮する必要があります。
多くの場合、侵入口は照明設備の邪魔になります。ガレージ ドア トラックがスペース内でどのように動作するかを分析する必要があります。ロールアップ ドアは天井に沿って動くため、照明の取り付けポイントを妨げる可能性があります。開閉機構と中央モーターも貴重な頭上のスペースを消費します。標準の頭上線路を使用している場合は、照明グリッド用の天井を空けるために、高揚力線路システムまたは壁に取り付けられたジャックシャフト オープナーに変換する必要がある場合があります。
急旋回を必要とせずに車両がトンネルに真っ直ぐ進入できる入口幅を確保してください。エントリの位置がずれていると、車両が中心からずれてしまい、正確な塗装検査に必要な対称的な照明効果が台無しになります。ドライバーが湾に入ろうとハンドルを回すと、車はライトの下に斜めに収まります。
補正ベイを湿式洗浄ベイから隔離する必要があります。水スプレー、強力な脱脂剤、空中の研磨粉塵は相互汚染を引き起こします。湿気は電気部品を破壊します。ベイを隔離すると、照明システムの敏感なドライバーと配線が保護されます。また、器具上のレンズの透明度も維持されます。硬水のオーバースプレーが LED レンズを覆うと、光出力が拡散し、色温度が変化し、システムの効果が低下します。洗浄ベイが矯正ゾーンから 15 フィート未満の距離にある場合は、丈夫なビニール製の洗浄カーテンや永続的な乾式壁のパーティションなどの物理的障壁が引き続き必須です。
ベイのアーキテクチャにより、物理的な設置方法が決まります。弱い吊り天井に吊り下げシステムを強制的に取り付けることはできません。取り付け方法を建物の構造上の現実に合わせる必要があります。天井梁、壁の間柱、床面積を評価することは、照明フレームを選択する最初のステップとなります。構造上の制限を無視すると、固定具のたるみ、コネクタの破損、および重大な安全上の危険が生じます。
マウントするには主に 3 つの方法があります 自動車工場のトンネル灯。それぞれが特定のアーキテクチャ上のニーズに対応します。
照明器具にはかなりの重量がかかります。アルミニウムおよびポリカーボネート LED システムの重量は、設置面積に応じて通常 50 ～ 150 ポンドです。システムを注文する前に根太の強度を評価する必要があります。乾式壁アンカーは、クライアントの車両上に重い照明グリッドを吊り下げるのに十分なサポートを提供することはできません。無垢材または鋼製のトラスを見つける必要があります。
既存の天井が荷重に耐えられない場合は、構造補強が必要です。これには、ジョイスト間にクロスブレースを追加したり、重量を均等に分散するために複数のトラスにスチール製のユニストラットを架けたりすることがよくあります。吊り天井の吸音天井グリッドに照明システムを吊り下げないでください。吊り天井用の細いワイヤー サポートは、重いアルミニウム製のライト トンネルの動的荷重を受けると破損します。
高出力照明システムはかなりの電力を消費します。設置前にアンペア数要件の概要を説明する必要があります。ほとんどの商用セットアップでは、研磨機を同時に実行する際のブレーカーのトリップを防ぐために、専用の 15 アンペアまたは 20 アンペアの回路が必要です。 1000 ワットの照明システムを業務用の大型掃除機やデュアル アクション ポリッシャーと同じ回路に接続すると、すぐにブレーカーが落ちます。
LED ドライバーとトランスを取り付けるためのスペース要件も計画する必要があります。これらのコンポーネントは、ライン電圧を LED の低電圧に変換します。熱を発生するため換気が必要です。さらに、電圧降下を防ぐために、トンネルから特定の配線距離内にそれらを配置する必要があります。配線が長くなりすぎると、トンネルの端にある LED が電源近くの LED よりも暗く見えます。これらの配線経路を計画すると、設置場所がすっきりし、安全基準に準拠した状態に保たれます。適切な電線管を使用して、低電圧ワイヤをドライバから天井の器具まで配線します。
整備工場ではさまざまな車両を取り扱っています。多様なクライアント資産を処理できるように、ベイを将来にわたって備えておく必要があります。小型スポーツカーに合わせて照明のサイズを厳密に設定すると、大型トラックが到着したときに重大な運用上のボトルネックが発生します。スケーラビリティには、サービスを予定している最大の車両に合わせて計画する必要があります。ライトの下に収まらないという理由だけで、大型 SUV の高収入のセラミック コーティングの仕事を断りたくはありません。
標準セダンおよび薄型車両の場合、ベースライン寸法は単純なままです。照明フレームのアーチ角度は車両温室の自然な曲線に沿っています。これにより、ボンネット、ルーフ、トランクリッドに光が均一に当たります。車両がサイド ライト バーに対して低い位置にあるため、サイド パネルの照明を簡単に実現できます。標準的な幅 15 フィートのトンネルは、これらの車両に優れた周囲光を提供します。光は自然にドアに降り注ぎ、技術者が補助フロアライトを設置することなくロッカーパネルを照らします。
大型車両の場合は、高さと幅を調整して計算する必要があります。 SUV やリフトアップトラックには広大な表面積があります。照明器具が狭すぎると、フレームのサイドピラーが車両のドアを物理的に妨げます。リグが低すぎると、持ち上げられたトラックの屋根が頭上の照明を遮り、車両の側面に深い影を落とします。
車高は側方照明パネルの効果に大きな影響を与えます。背の高いバンの場合、固定サイドライトはドアパネルではなくタイヤに直接向けられることがよくあります。これに対処するために、大型車両を整備するベイには、より広い設置面積 (18 フィート以上) とより高い垂直方向のクリアランスが必要です。
大型車両を適切に収容するには、次の構造調整に従ってください。
カスタム システムとプレハブ システムのどちらを選択するかには、概念的なトレードオフが伴います。初期費用、取り付け精度、プロジェクトのリードタイムのバランスをとります。最終的にはベイの寸法によって、どのパスが最も価値を提供するかが決まります。完全に正方形の空のベイがプレハブキットを歓迎します。ダクトが露出した狭いベイには、カスタム アプローチが必要です。
プレハブ式 LED ライト トンネル キットには、いくつかの明確な利点があります。固定費がかかるため、正確な予算計画が可能になります。メーカーがすべてのコネクタとワイヤリング ハーネスを事前に測定しているため、寸法は予測可能であり、設置プロセスがより迅速に進みます。説明書に従って部品を組み立て、グリッドを吊り下げ、プラグを差し込むだけです。
ただし、プレハブキットのサイズ設定は厳密です。標準以外のベイの寸法と完全に一致することはほとんどありません。店舗の天井が非対称である場合、HVAC ダクトが露出している場合、柱の配置が奇妙である場合、剛性キットは適切にフィットしません。スペース内でキットを機能させるには、理想的な配置を妥協する必要があります。キットの幅が 16 フィートで、ベイの幅がちょうど 16 フィートの場合、取り付け中にエラーが発生する余地はありません。
メーカーは、お客様の正確な湾の形状に合わせて特注で製造されたトンネルを調整します。ガレージのドアレールや構造柱の周囲で作業し、利用可能なスペースを隅々まで最大限に活用します。カスタム セットアップでは、特定の色温度の混合も可能で、暖色 LED と冷色 LED を組み合わせて、さまざまなタイプの塗装欠陥を明らかにします。特定の研磨習慣に基づいて、光を集中させたい場所を正確に指定します。
デメリットとしては、初期費用が高くつくことやリードタイムが長くなることが挙げられます。カスタム システムには、正確な構造測定と特殊な製造が必要です。ベイの寸法を正しく測定しないと、最終製品が適合せず、現場での修正費用が高くつくことになります。カスタム システムにはシンプルなプラグ アンド プレイ コネクタが付属していることはほとんどないため、専門の設置スタッフのコストも考慮に入れる必要があります。
大規模な照明グリッドの設置には固有のリスクが伴います。インストール中に何が問題なのかを特定することで、コストのかかるミスを防ぐことができます。不適切な計画は、照明不良、過熱、および潜在的な安全上の危険につながります。単一の器具を取り付ける前に、環境要因と電気規格に対処します。
光反射率値 (LRV) は、表面がどれだけの光を反射するかを測定します。反射率の高い湾の壁はまばゆいばかりの眩しさを生み出します。暗い床は光を吸収しすぎて、車台に影が残ります。光沢のある白い壁の部屋に高出力のライト トンネルを設置すると、光が制御不能に跳ね返り、細かい渦巻き模様を確認するために必要なコントラストが失われます。
このリスクを軽減するには、マットな壁仕上げを適用します。壁を濃い灰色または黒に塗ると、余分な散乱光が吸収されます。これにより、視覚的なコントラストが車両の塗装に直接集中し、傷が浮き上がります。これらのマットな壁を高光沢のエポキシまたはポリアスパラギン酸の床と組み合わせます。光沢のあるフロアはオーバーヘッドライトを上向きに反射させ、ロッカーパネルと下部バンパーを完璧に照らします。ダークな壁と反射床のこの組み合わせは、ペイント修正のための究極のハイコントラスト環境を作り出します。
高出力 LED は周囲の熱を発生します。密閉された天井の低いベイでは、この熱が急速に蓄積します。室温が上昇すると、セラミックコーティングのフラッシュ時間が加速され、平らにして拭き取るのが困難になります。部屋が暑すぎると、コーティングがべたべたになり、ペイントに高い斑点が残ります。
適切な HVAC に関する考慮事項を統合することで、これを軽減します。受動的冷却を可能にするために、照明器具と天井の間に十分な間隔を確保してください。 LED ドライバーは、熱出力を安全に分散させるために、車両のすぐ近くの作業スペースから離れた、換気の良い場所に取り付けてください。ベイにセントラル空調設備がない場合は、市販の排気ファンを設置して天井スペースから熱気を排出します。
不適切な配線は重大な責任を引き起こします。消防検査に不合格になったり、許可されていない電気工事により商業保険が無効になったりすると、ビジネスは台無しになります。多くの店主は、安価な延長コードを使用して複数の照明器具をデイジーチェーン接続することで手抜きをしようとしています。これにより大きな抵抗が発生し、ワイヤーが過熱し、簡単に電気火災が発生します。
商用グレードの UL 認定治具の使用を常に義務付けてください。常設の場合は延長コードに頼らないでください。資格のある専門の電気技術者を雇って、負荷を計算し、専用回路を実行し、完了した作業を正式に承認してもらいます。これにより、ショップの安全性と法的準拠が確保されます。電気技師は、ワイヤのゲージが引き込みアンペア数と一致していること、およびすべての接続がジャンクション ボックスに適切に収容されていることを確認します。
A: 埋め込み型システムの最小天井高さは 8 ～ 9 フィートです。ただし、ケーブルで吊り下げられたシステムの場合、適切な落下距離と光の拡散を考慮して、少なくとも 10 ～ 12 フィートの高さが必要です。
A: 車両の四方に少なくとも 3 ～ 4 フィートの空間が必要です。この周囲により、技術者は回転カートを使用したり、ポリッシャーを人間工学的に操作したり、後ろに下がって塗料の反射角を確認したりすることができます。
A: 車両リフトは車両を天井に近づけるため、さらに 3 ～ 4 フィートの垂直方向のクリアランスが必要です。エレベーターを使用するベイでは、車両の屋根が照明器具に当たらないように、通常 13 ～ 15 フィートの天井高が必要です。
A: はい、商用の高出力照明システムは大量のアンペア数を消費するため、専用の 15 アンペアまたは 20 アンペアの回路が必要です。また、換気の良い場所に取り付ける必要がある外部 LED ドライバーまたは変圧器も利用します。
A: 明るい白い壁を持つタイトなベイは、強い眩しさと跳ね返りを生み出します。マットなダークグレーまたはブラックの壁を使用すると、余分な光が吸収され、車両の塗装にコントラストが集中して欠陥が目立ちやすくなります。
A: はい、自立フレームは構造天井や壁に穴を開ける必要がないため、賃貸スペースに最適です。完全に自立しているため、リース終了後の解体や移動が簡単です。
